| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
402562РМДТ27КУН19Г5В1В | Год: 2001, «5» |  | > 80 шт. | 2400 ₽ | ||||
402542РМДТ27КПЭ19Г5В1В | Год: 2000-05, «5» |  | > 22 шт. | 2250 ₽ | ||||
402532РМДТ27КПЭ19Г5В1В | Год: 2009-13, «ОС» | | > 13 шт. | 2250 ₽ | ||||
402522РМДТ27КПЭ19Г5В1В | Год: 92-99, «5» | | > 90 шт. | 1800 ₽ | ||||
402552РМДТ27КПЭ7Г5В1В | Год: 91, «5» |  | > 28 шт. | 1500 ₽ | ||||
402502РМДТ27КПН19Ш5В1В | Год: 91, «5» |  | > 74 шт. | 2400 ₽ | ||||
402492РМДТ27КПН19Г5В1ВЛ | Год: 95, «5» |  | > 101 шт. | 1800 ₽ | ||||
402482РМДТ27КПН19Г5В1В | Год: 2001-02, «5» |  | > 200 шт. | 2400 ₽ | ||||
402472РМДТ27КПН19Г5В1В | Год: 90-91, «5» |  | > 89 шт. | 2100 ₽ | ||||
402512РМДТ27КПН7Ш5В1В | Год: 91, «5» |  | > 281 шт. | 1200 ₽ | ||||
402462РМДТ27К7Ш5В1В | Год: 2007 |  | > 123 шт. | 1500 ₽ | ||||
402422РМДТ27Б19Ш5В1В | Год: 91, «5» |  | > 10 шт. | 2100 ₽ | ||||
402412РМДТ27Б19Г5В1В | Год: 90-94, «5» |  | > 36 шт. | 1800 ₽ | ||||
402452РМДТ27Б7Ш5В1В | Год: 91, «5» |  | > 111 шт. | 1450 ₽ | ||||
402442РМДТ27Б7Г5В1В | Год: 2001-05, «5» |  | > 10 шт. | 1800 ₽ | ||||
402432РМДТ27Б7Г5В1В | Год: 91, «5» |  | > 107 шт. | 1200 ₽ | ||||
402402РМДТ24КУН10Ш5А1В | Год: 86-87, «5» |  | > 45 шт. | 3000 ₽ | ||||
402392РМДТ24КПЭ10Г5В1В | Год: 85-87, «5» |  | > 11 шт. | 1800 ₽ | ||||
402382РМДТ24КПЭ10Г5В1В | Год: 90-91, «5» |  | > 77 шт. | 1800 ₽ | ||||
402372РМДТ24КПН10Ш5В1В | Год: 2022, «5» |  | > 26 шт. | 3000 ₽ | ||||
402362РМДТ24КПН10Ш5В1В | Год: 91-94, «5» |  | > 172 шт. | 2100 ₽ | ||||
402352РМДТ24КПН10Ш5В1В | Год: 91, «5» |  | > 68 шт. | 2100 ₽ | ||||
402342РМДТ24КПН10Г5В1В | Год: 2022, «5» |  | > 27 шт. | 3000 ₽ | ||||
402332РМДТ24КПН10Г5В1В | Год: 89-91, «5» |  | > 37 шт. | 2250 ₽ | ||||
402322РМДТ24КПН10Г5В1В | Год: 91-01, «5» |  | > 85 шт. | 2250 ₽ |

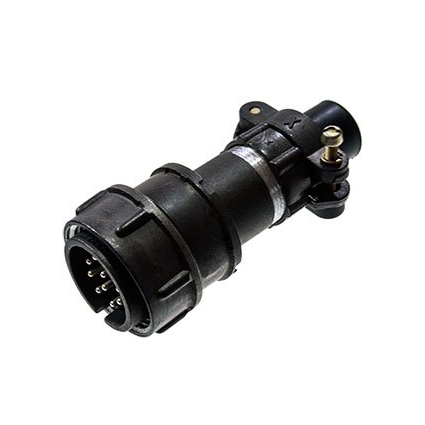

Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
