| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
402812РМДТ36Б20Ш6В1В | Год: 92, «5» |  | > 19 шт. | 3600 ₽ | ||||
402802РМДТ33КУН32Г5В1В | Год: 90, «5» |  | > 62 шт. | 2400 ₽ | ||||
402792РМДТ33КПЭ7Г9В1В | Год: 2014-15, «5» |  | > 13 шт. | 7250 ₽ | ||||
402772РМДТ33КПН32Ш5В1В | Год: 90-92, «5» |  | > 59 шт. | 3000 ₽ | ||||
402762РМДТ33КПН32Г5В1В | Год: 2010, «5» |  | > 22 шт. | 4500 ₽ | ||||
402752РМДТ33КПН32Г5В1В | Год: 91-92, «5» |  | > 28 шт. | 3000 ₽ | ||||
402742РМДТ33КПН32Г5В1В | Год: 91, «5» |  | > 24 шт. | 3000 ₽ | ||||
402782РМДТ33КПН7Г9В1В | Год: 2018, «5» |  | > 113 шт. | 6000 ₽ | ||||
402732РМДТ33БПН32Г5В1В | Год: 05-09, «5» |  | > 22 шт. | 2250 ₽ | ||||
402722РМДТ33БПН32Г5В1В | Год: 87-91, «5» |  | > 15 шт. | 1800 ₽ | ||||
402712РМДТ33БПН32Г5В1В | Год: 90-94, «5» |  | > 38 шт. | 1900 ₽ | ||||
402702РМДТ33Б32Ш5В1В | Год: 91-92, «5» |  | > 103 шт. | 2400 ₽ | ||||
402692РМДТ33Б32Ш5В1БВ | Год: 88-91, «5» |  | > 15 шт. | 1500 ₽ | ||||
402682РМДТ33Б32Г5В1БВ | Год: 91, «5» |  | > 70 шт. | 1200 ₽ | ||||
402662РМДТ30КУЭ24Ш5В1В | Год: 2014, «5» |  | > 16 шт. | 3000 ₽ | ||||
402672РМДТ30КУЭ8Г7В1В | Год: 2020-23, «5» |  | > 10 шт. | 6000 ₽ | ||||
402632РМДТ30КПЭ24Г5В1В | Год: 90, «5» |  | > 25 шт. | 3000 ₽ | ||||
402622РМДТ30КПЭ24Г5АВЛ | Год: 92, «ОС» |  | > 16 шт. | 4500 ₽ | ||||
402652РМДТ30КПЭ8Г7В1В | Год: 2015, «5» |  | > 30 шт. | 4500 ₽ | ||||
402642РМДТ30КПЭ8Г7В1В | Год: 91, «5» |  | > 20 шт. | 3600 ₽ | ||||
402612РМДТ30КПН24Ш5В1В | Год: 90-92, «5» |  | > 61 шт. | 3000 ₽ | ||||
402602РМДТ30КПН24Г5В1В | Год: 2014, «5» |  | > 94 шт. | 4350 ₽ | ||||
402592РМДТ30БПН8Ш7А1В | Год: 2014 |  | > 37 шт. | 4500 ₽ | ||||
402582РМДТ30Б24Ш5В1БВ | Год: 90.95, «5» |  | > 17 шт. | 1200 ₽ | ||||
402572РМДТ27КУН7Г5В1В | Год: 91, «5» |  | > 40 шт. | 1500 ₽ |

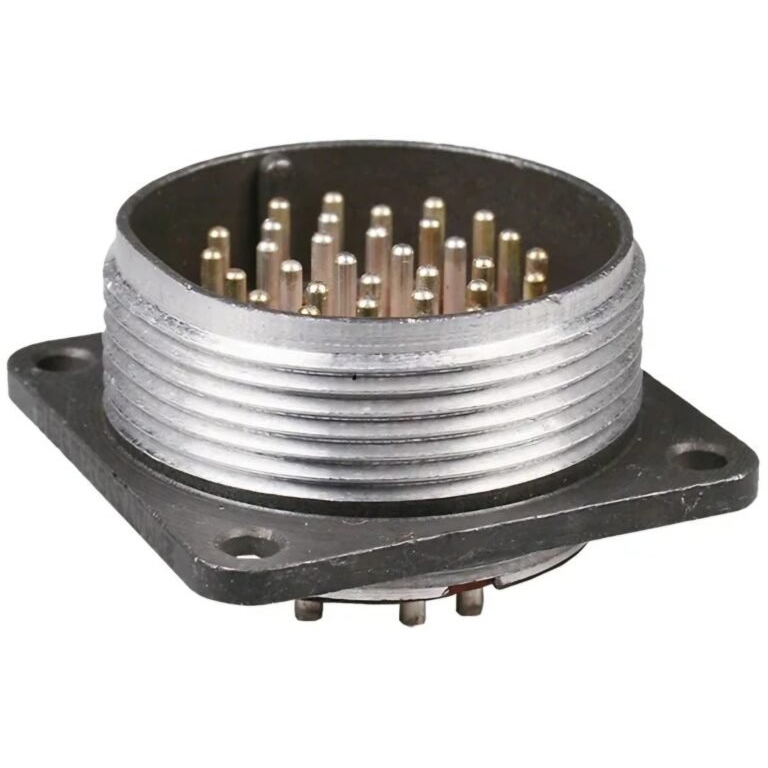

Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
