| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
402952РМДТ45КПН50Г8В1В | Год: 93, «ОС» |  | > 14 шт. | 1200 ₽ | ||||
402942РМДТ45К50Ш8В1В | Год: 2007, «5» |  | > 22 шт. | 2400 ₽ | ||||
402932РМДТ42КУЭ45Г5В1В | Год: 90-92, «ОС» |  | > 165 шт. | 1200 ₽ | ||||
402922РМДТ42КУН45Г5В1В | Год: 2003, «5» |  | > 100 шт. | 1800 ₽ | ||||
402912РМДТ42КПЭ45Г5В1В | Год: 2001-03, «5» |  | > 103 шт. | 2100 ₽ | ||||
402902РМДТ42КПЭ45Г5В1В | Год: 82-92, «5» | | > 373 шт. | 1500 ₽ | ||||
402892РМДТ42КПН45Ш5В1В | Год: 90-92, «5» |  | > 21 шт. | 1500 ₽ | ||||
402882РМДТ42КПН45Г5В1В | Год: 91, «5» |  | > 56 шт. | 1800 ₽ | ||||
402872РМДТ42БПЭ45Ш5В1В | Год: 2009, «5» |  | > 14 шт. | 2100 ₽ | ||||
402862РМДТ42Б45Ш5В1В | Год: 91, «5» |  | > 48 шт. | 1800 ₽ | ||||
402852РМДТ42Б45Г5В1В | Год: 93, «5» |  | > 81 шт. | 975 ₽ | ||||
402842РМДТ36КПЭ20Г6В1В | Год: 92, «5» |  | > 45 шт. | 3000 ₽ | ||||
402832РМДТ36КПН20Г6В1В | Год: 92, «5» |  | > 88 шт. | 3600 ₽ | ||||
402822РМДТ36Б20Ш6В1В | Год: 90-91, «5» |  | > 80 шт. | 3600 ₽ | ||||
701242РМД45Б50Г8В1 Розетка блочная | Год: 89-91, «5» |  | > 17 шт. | 640 ₽ | ||||
701232РМД39БПЭ22Ш5В1 Вилка блочная | Год: 84-85 |  | > 39 шт. | 250 ₽ | ||||
701222РМД39Б22Ш5В1 Вилка блочная | Год: 81 |  | > 49 шт. | 390 ₽ | ||||
701132РМД33КУН32Г5В1 Розетка кабельная |  | > 191 шт. | 2480 ₽ | |||||
701122РМД33Б32Г5В1 Розетка блочная |  | > 65 шт. | 2350 ₽ | |||||

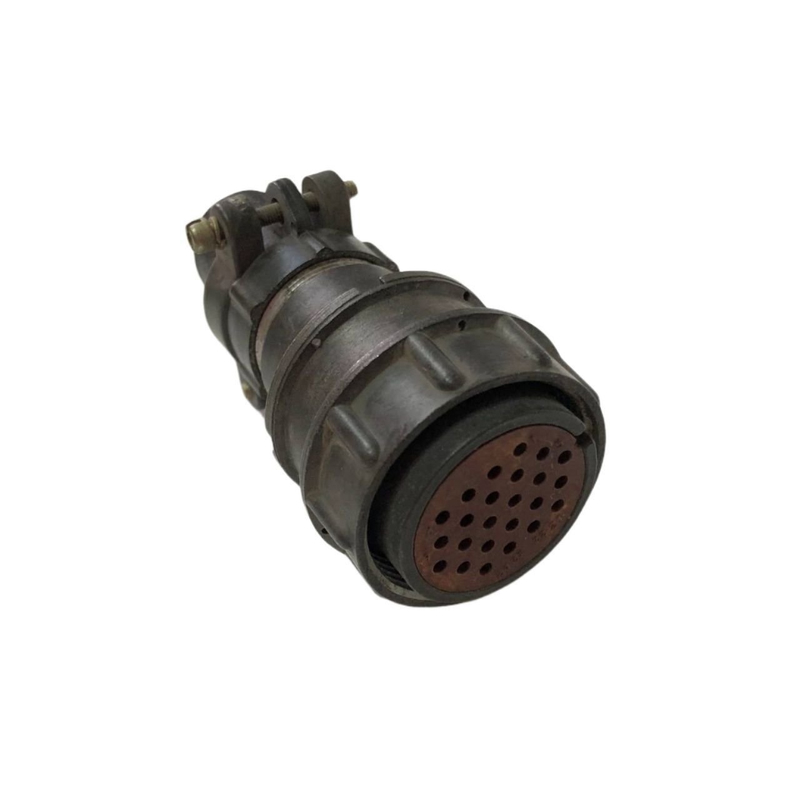

701112РМД30КПЭ24Г5В1 Розетка кабельная |  | > 54 шт. | 1050 ₽ | |||||
701102РМД30К24Г5В1Л Розетка кабельная |  | > 83 шт. | 290 ₽ | |||||
701092РМД30Б24Г5В1 Розетка блочная |  | > 10 шт. | 860 ₽ | |||||
701022РМД24КУН10Г5В1 Розетка кабельная |  | > 529 шт. | 2040 ₽ | |||||
701012РМД24БПН10Ш5В1 Вилка блочная |  | > 22 шт. | 2750 ₽ | |||||
701002РМД24Б10Ш5В1 Вилка блочная (импорт) |  | > 47 шт. | 390 ₽ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
