| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
16182РМД24КПН10Г5В1 |  | ПОД ЗАКАЗ | ||||||
16192РМД24КПН10Г5В1В |  | ПОД ЗАКАЗ | ||||||
16202РМД24КПН10Г5В1Л |  | ПОД ЗАКАЗ | 950 ₽ | |||||
16212РМД24КПН10Г5В1Л (МАРК. 2РМД24К) |  | ПОД ЗАКАЗ | 950 ₽ | |||||
16222РМД24КПН10Г5В1Л (МАРК. 2РМД24К) |  | ПОД ЗАКАЗ | ||||||
16232РМД24КПН10Г5П1 |  | ПОД ЗАКАЗ | ||||||
16242РМД24КПН10ГВ1 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
16252РМД24КПН10Ш5В1В | «5» |  | ПОД ЗАКАЗ | 1250 ₽ | ||||
16262РМД24КПН10ШВ1 | «5» |  | ПОД ЗАКАЗ | 1550 ₽ | ||||
16272РМД24КПЭ10Г5В1 |  | ПОД ЗАКАЗ | 350 ₽ | |||||
16282РМД24КПЭ10Г5В1В |  | ПОД ЗАКАЗ | ||||||
16292РМД24КПЭ10ГВ1 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
16302РМД24КПЭ10Ш5А1 |  | ПОД ЗАКАЗ | 2900 ₽ | |||||
16312РМД24КПЭ10Ш5В1В |  | ПОД ЗАКАЗ | 500 ₽ | |||||
16322РМД24КПЭ10Ш5В1В |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
16332РМД24КПЭ10ШВ1 | «5» |  | ПОД ЗАКАЗ | 950 ₽ | ||||
16342РМД24КУН10Г5В1 |  | ПОД ЗАКАЗ | ||||||

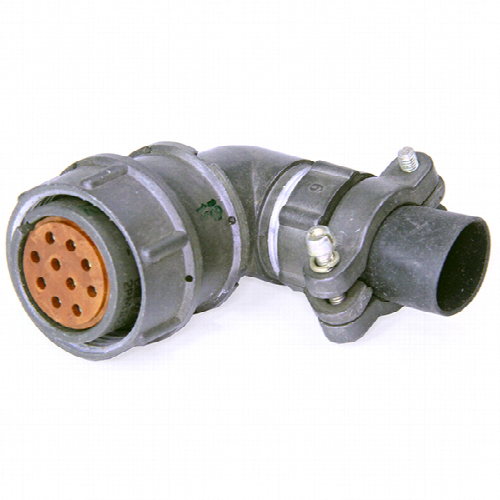

16352РМД24КУН10ГВ1 | «5» |  | ПОД ЗАКАЗ | 700 ₽ | ||||
16362РМД24КУЭ10Г5В1 |  | ПОД ЗАКАЗ | ||||||
16372РМД24КУЭ10ГВ1 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
16382РМД24КУЭ10Ш1В1 |  | ПОД ЗАКАЗ | 1600 ₽ | |||||
18122РМД30Б24Г5В1 | «5» |  | ПОД ЗАКАЗ | |||||
18132РМД30Б24ГВ1 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
18142РМД30Б24Ш5В1 |  | ПОД ЗАКАЗ | ||||||
18152РМД30Б24Ш5В1В | «5» |  | ПОД ЗАКАЗ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
