| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
18412РМД30КПН8Г7В1 |  | ПОД ЗАКАЗ | ||||||
18422РМД30КПН8Г7В1Л |  | ПОД ЗАКАЗ | ||||||
18432РМД30КПН8Ш7А1 |  | ПОД ЗАКАЗ | 2650 ₽ | |||||
18442РМД30КПН8Ш7В1 |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
18452РМД30КПЭ24Г5В1В |  | ПОД ЗАКАЗ | ||||||

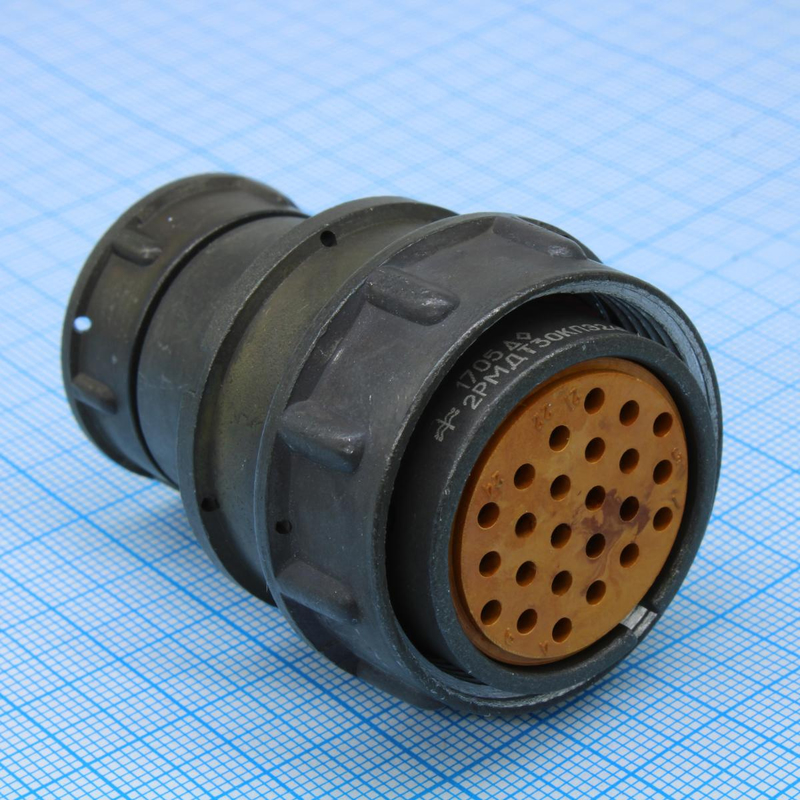

18462РМД30КПЭ24ГВ1 | «5» |  | ПОД ЗАКАЗ | 700 ₽ | ||||
18472РМД30КПЭ24ГВ1В | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
18482РМД30КПЭ24ШВ1 | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
18492РМД30КПЭ8Г7В1 |  | ПОД ЗАКАЗ | ||||||
18502РМД30КПЭ8Ш7В1 |  | ПОД ЗАКАЗ | ||||||
18512РМД30КУН24Г5В1 |  | ПОД ЗАКАЗ | ||||||
18522РМД30КУН8Г7В1 |  | ПОД ЗАКАЗ | ||||||
18532РМД30КУЭ24Г5В1 | «5» |  | ПОД ЗАКАЗ | |||||
18542РМД30КУЭ24Ш5В1 |  | ПОД ЗАКАЗ | ||||||
18552РМД33Б32Г5В1 |  | ПОД ЗАКАЗ | ||||||
18562РМД33Б32Г5В1Б | «ОС» |  | ПОД ЗАКАЗ | |||||
18572РМД33Б32ГВ1 | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
18582РМД33Б32Ш5В1 |  | ПОД ЗАКАЗ | ||||||
18592РМД33Б32Ш5В1В |  | ПОД ЗАКАЗ | ||||||

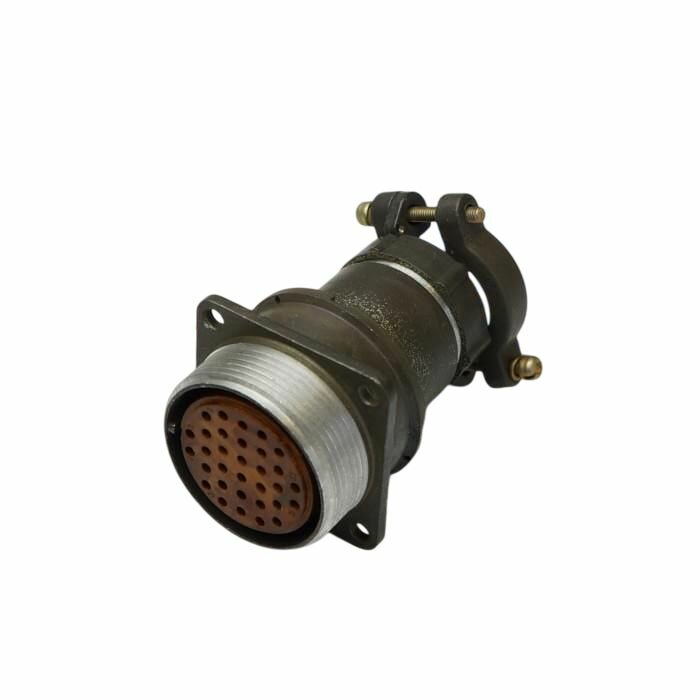

18602РМД33Б32ШВ1 | «5» |  | ПОД ЗАКАЗ | 1150 ₽ | ||||
18612РМД33Б7Г9А1 |  | ПОД ЗАКАЗ | ||||||
18622РМД33Б7Г9В1 |  | ПОД ЗАКАЗ | 450 ₽ | |||||
18642РМД33Б7Ш9В |  | ПОД ЗАКАЗ | 1400 ₽ | |||||
18652РМД33Б7Ш9В1 |  | ПОД ЗАКАЗ | ||||||
18632РМД33Б7Г9В1Производитель: Элекон |  | ПОД ЗАКАЗ | 2050 ₽ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
