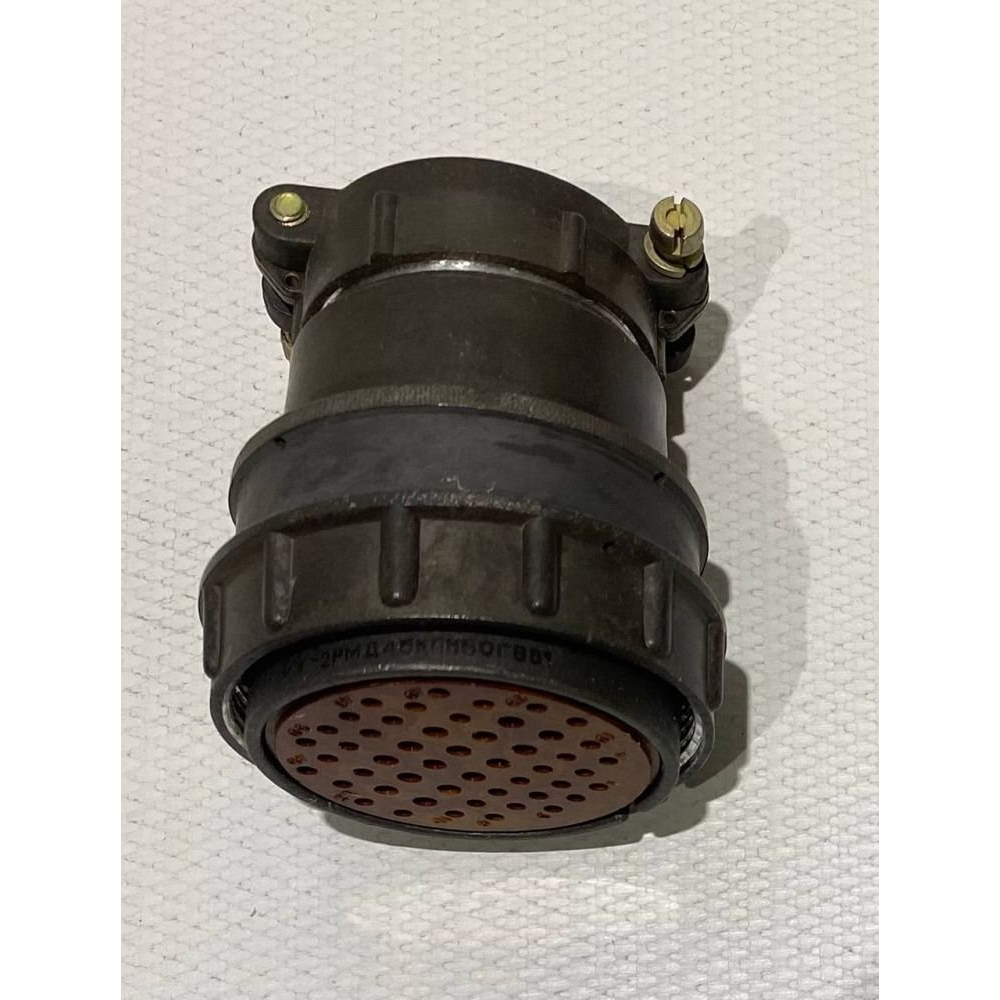

2РМД45БПН50Ш8В1

2РМД45БПН50Ш8В1 — это цилиндрический низкочастотный разъём типа 2РМД, в блочном исполнении, с 50 контактами, прямым патрубком и серебряным покрытием контактов. Он относится к вилкам, рассчитан на резьбовое сочленение и используется для соединения электрических цепей в аппаратуре и приборных устройствах.

Что означает маркировка

• 2РМД — серия соединителей.

• 45 — размер корпуса, диаметр 45 мм.

• Б — приборный корпус.

• П — прямой патрубок.

• Н — гайка под неэкранированный кабель.

• 50 — количество контактов.

• Ш — вилка.

• 8 — сочетание контактов / вариант поляризации.

• В — серебряное покрытие контактов.

Основные свойства

• Негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока.

• Рабочая температура обычно указывается в диапазоне от -60 до +100 °C.

• Для этой серии встречается информация о рабочем напряжении до 560 В.

• Соединение выполняется резьбовым способом, что повышает надёжность фиксации.

Где применяют

Такие разъёмы обычно ставят в промышленной аппаратуре, измерительных приборах, блоках управления и другой технике, где нужен многоконтактный и механически надёжный разъём. Их выбирают, когда важны компактность, устойчивость к вибрации и стабильный электрический контакт.

Кратко

Если говорить совсем просто, 2РМД45БПН50Ш8В1 — это 50-контактная приборная вилка серии 2РМД с прямым выходом кабеля и серебряными контактами, рассчитанная на техническое применение в аппаратуре.
