2РМД45Б50Ш8В1

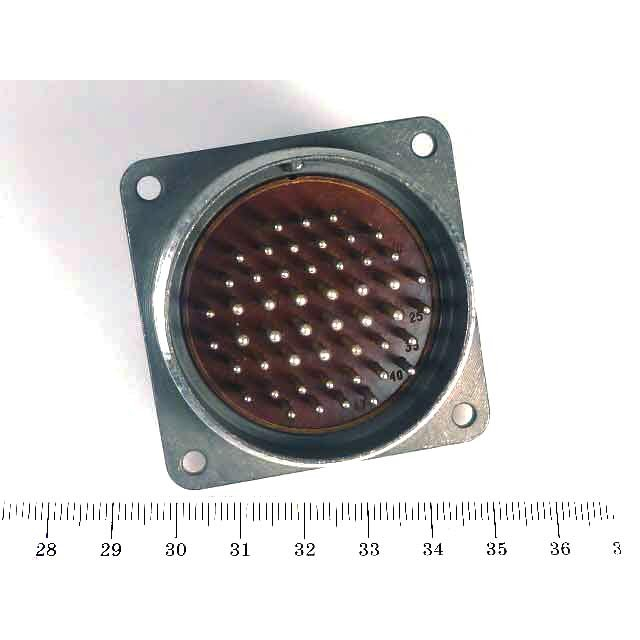

2РМД45Б50Ш8В1 — это цилиндрический низкочастотный электрический соединитель серии 2РМД, блочного исполнения, типа вилка. Он предназначен для соединения и разъединения цепей в радиоэлектронной и радиотехнической аппаратуре, с резьбовой фиксацией сочлененного положения.

Основные особенности

• Условный размер корпуса: 45.

• Количество контактов: 50.

• Сочетание контактов: 8.

• Покрытие контактов: серебро.

• Монтаж: на блок.

• Патрубок: прямой или без патрубка, в зависимости от исполнения источника описания.

Рабочие параметры

• Рабочая температура: от -60 до +100 °C.

• Максимальное рабочее напряжение: 560 В, а в отдельных описаниях указывается максимум до 700 В для типономинала.

• Частота работы: до 3 МГц.

• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические свойства

Соединитель рассчитан на работу при вибрации, одиночных и многократных ударах, а также при линейных нагрузках, что делает его пригодным для аппаратуры с повышенными требованиями к надежности. В описаниях также указаны минимальная наработка 1000 часов и срок сохраняемости до 15 лет.

Где применяется

Такие соединители используют в узлах и блоках электронной аппаратуры общего и специального назначения, где нужны надежное многократное соединение, компактность и стабильные электрические характеристики.
