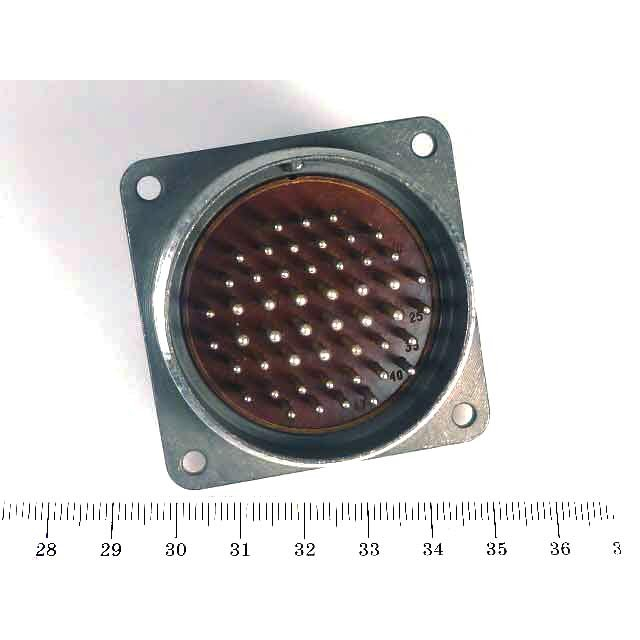

2РМД45Б50Г8В1

2РМД45Б50Г8В1 — это цилиндрический низкочастотный электрический соединитель серии 2РМД, обычно используемый в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения цепей постоянного и переменного тока.

Что это за изделие

Это розетка блочного исполнения с резьбовым сочленением, рассчитанная на приборный монтаж. Корпус выполнен для условий обычной и всеклиматической эксплуатации, а контакты имеют серебряное покрытие по маркировке исполнения.

Основные характеристики

• Количество контактов: 50.

• Рабочее напряжение: до 560 В.

• Токовая нагрузка: зависит от диаметра контакта и исполнения; в источниках указаны значения до 5 А на одиночный контакт и другие варианты для разных диаметров.

• Рабочая температура: примерно от -60 до +100 °C.

• Сопротивление изоляции: не менее 1000–5000 МОм, в зависимости от источника и условий нормирования.

Конструктивные особенности

Соединитель относится к цилиндрическим разъемам с резьбовой фиксацией, что помогает надежно удерживать пары в сочлененном состоянии. Для серии 2РМД также указываются извлекаемые контакты и обжимной способ монтажа. Обозначение «Б» обычно связано с приборным корпусом, а «Г» — с розеткой.

Где применяется

Такие разъемы ставят в аппаратуре, где важны прочность соединения, стабильный контакт и работа при вибрации и перепадах температуры. Их используют как соединители общего назначения в электрических цепях постоянного и переменного тока.

Полезно знать

Маркировка этой серии содержит сразу несколько признаков конструкции: тип, диаметр, число контактов, исполнение и вид покрытия. Поэтому при подборе важно сверять не только базовое обозначение, но и все буквы и цифры после него, чтобы получить совместимую ответную часть.
