2РМД45 50Г8В1

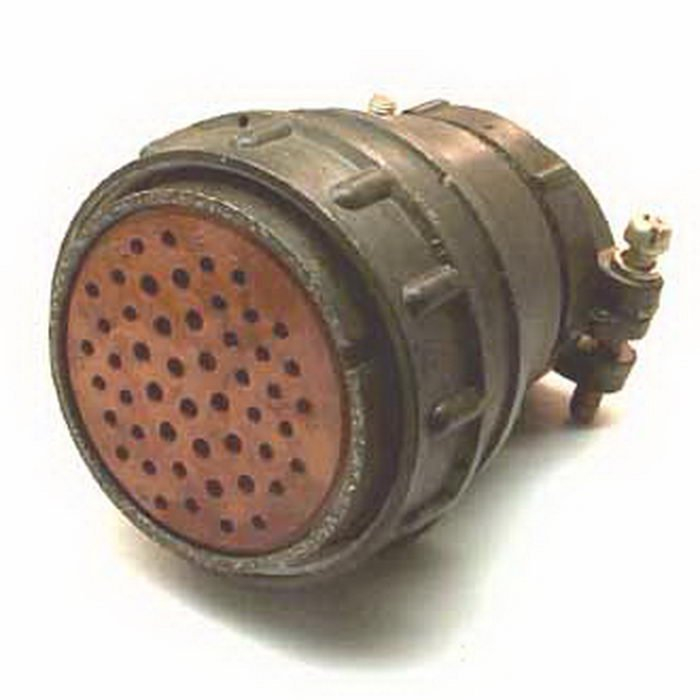

Краткий ответ: 2РМД45КПН50Г8В1 — это цилиндрический низкочастотный кабельный соединитель серии 2РМД, розетка на 50 контактных выводов с резьбовым сочленением, контактами с серебряным покрытием и расширенным диапазоном рабочих температур; применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей.

Назначение и конструкция

• Соединитель предназначен для соединения и разъединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре; это негерметичный цилиндрический низкочастотный разъём в кабельном исполнении (розетка).

• Корпус — кабельный (буква К в маркировке), с резьбовым фиксирующим сочленением; контакты выполнены извлекаемыми, метод монтажа контактов — обжим.

Обозначение и расшифровка маркировки

• 2РМД — серия (низкочастотный цилиндрический разъём).

• 45 — типоразмер корпуса (диаметр посадочного места около 45 мм).

• К — кабельный корпус; ПН/Б и т.п. уточняют конструкцию корпуса/патрубка.

• 50 — количество контактов.

• Г — часть соединителя (Г — розетка).

• 8 — сочетание типов контактов (в данном варианте типы/диаметры контактов включают группы с ∅1,5 мм и ∅2,0 мм).

• В — покрытие контактов — серебро.

• 1 — максимально допустимая температура окружающей среды (вариант до 100 °C).

Электрические и контактные параметры

• Номинальное (максимальное рабочее) напряжение — до примерно 560 В (амплитудное значение).

• Токовые параметры по диаметрам контактов: для ∅1,5 мм обычно около 5 A; для ∅2,0 мм — около 7,5 A (в отдельных описаниях указывают и другие значения в зависимости от реализации).

• Электрическое контактное сопротивление — значения порядка единиц миллиом (например, 2,5 мОм для ∅1,5 мм, 1,6 мОм для ∅2,0 мм, 0,8 мОм для ∅3,0 мм).

Механические и климатические характеристики

• Рабочий температурный диапазон: примерно от −60 °C до +100 °C; возможны указания на стойкость к перепадам температур и хранение в более широких пределах.

• Виброустойчивость и ударная прочность рассчитаны на высокие ускорения (параметры вибрации и ударов указаны в нормативной документации для серии).

• Ресурс механических сочленений: сотни (обычно 500) сочленений-разчленений и наработка в сотни — тысячи часов в зависимости от модификации.

Материалы и исполнение контактов

• Корпус обычно изготовлен из алюминиевого сплава (например, АЛ-11 или аналогичного).

• Покрытие контактов — серебро (буква «В» в маркировке). В некоторых вариантах в других модификациях возможен золотой слой (буква «А»).

Габариты и монтаж

• Установочный диаметр и размеры соответствуют типоразмеру 45 (например, Dлев М45×1 и сопутствующие габаритные параметры указаны в паспортных данных).

• Монтаж выполняется через кабельный патрубок; доступна версия с прямым патрубком и гайкой для неэкранированного кабеля.

Применение и совместимость

• Применяется в радиоэлектронной аппаратуре, радиотехнических системах и оборудованиях, где требуются многоконтактные разъёмы для низкочастотных цепей, в т.ч. в промышленной и транспортной электронике.

• Для подбора совместимого партнёра (вилы/штекера) и монтажных посадочных мест следует руководствоваться полными паспортными/чертежными данными конкретной модификации серии 2РМД.

Пример иллюстрации (схема применения)

• Типичный пример: кабельная розетка 50 контактов устанавливается в кабеле, сочленяется с соответствующей вилкой на шкафу или приборе; контакты извлекаемые, что облегчает обслуживание и замену проводки.
