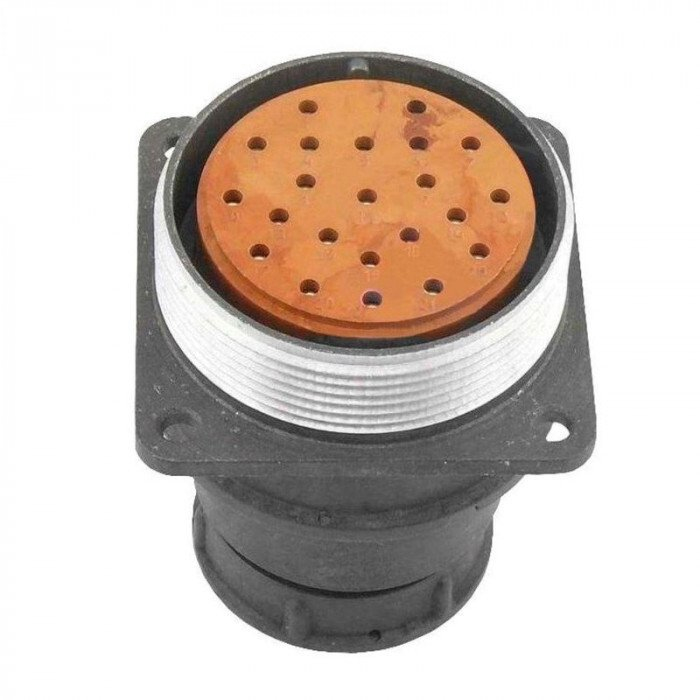

2РМД39БПЭ22Г5В1В

2РМД39БПЭ22Г5В1В — это круглый низкочастотный разъём-розетка блочного исполнения для внутреннего монтажа. Он относится к серии 2РМДТ и предназначен для соединения и разъединения электрических цепей в аппаратуре общего назначения, в том числе в условиях повышенной влажности и широкого диапазона температур.

Основные признаки

• Тип соединителя: 2РМДТ.

• Исполнение: розетка, блочная, приборная.

• Корпус: размер 39.

• Контактов: 22.

• Соединение: резьбовое.

• Патрубок: прямой, с гайкой для экранированного кабеля.

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока, в том числе до 3 МГц.
Максимальное рабочее напряжение указывают до 560/700 В в зависимости от источника и конкретного исполнения, а токовая нагрузка на один контакт — до 8 А.
Сопротивление изоляции в нормальных климатических условиях указывается не ниже 1000 МОм или, в отдельных таблицах по серии, выше — в зависимости от источника и варианта исполнения.

Условия эксплуатации

Соединитель рассчитан на температуру окружающей среды от -60 до +100 °C, а также на повышенную влажность и вибрационные, ударные и линейные нагрузки.
Для него указывают климатическое исполнение В, то есть вариант для более жёстких условий эксплуатации.
Минимальная наработка обычно приводится как 5000 часов, а ресурс сочленений-разчленений — 500 циклов.

Конструктивные особенности

Контакты могут быть с серебряным или золотым покрытием; в описаниях также встречается извлекаемый контакт и монтаж обжимкой.
Такой разъём используют там, где нужны надёжное фиксированное соединение, компактный блочный монтаж и защита от внешних воздействий.
