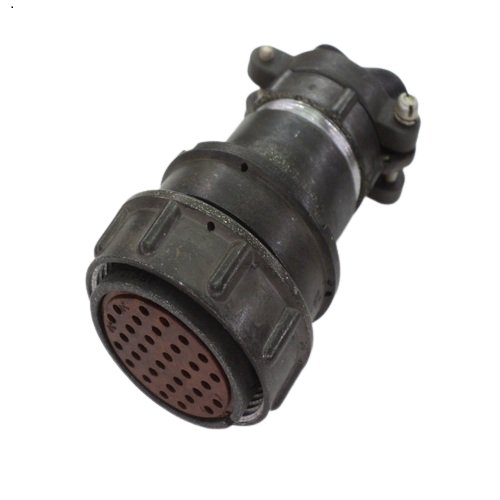

2РМД3922Г5В1В

Краткий ответ: 2РМД3922Г5В1В — это цилиндрический низкочастотный приборный (блочный) электрический разъём серии 2РМД с 22 контактами, климатическим исполнением для широкого диапазона температур и серебряным покрытием контактов, предназначенный для соединения длинных электрических цепей в радиоэлектронной технике.

Назначение и конструкция

• Предназначен для ручного соединения/разъединения электрических цепей низкой частоты в аппаратуре общего назначения; применяется в радио- и радиотехнических системах.

• Представляет собой блочную (приборную) розетку цилиндрической формы с условным размером корпуса 39.

• В маркировке: «2РМД» — серия разъёмов; «39» — размер корпуса; «22» — число контактов; «Г5» — сочетание и диаметры контактов (включая контакты ∅1,5 мм и др.); «В» — покрытие контактов серебром; «1» — вид контакта/температурный допуск (см. примечания); «В» — всеклиматическое исполнение.

Электрические и механические характеристики

• Рабочее (амплитудное) напряжение до 560…700 В в зависимости от исполнения.

• Максимальная токовая нагрузка на контакт и сопротивление зависят от диаметра контакта; для примера: сопротивление контакта не более 2,5 мОм для ∅1,5 мм и 0,8 мОм для ∅3 мм.

• Сопротивление изоляции в нормальных климатических условиях — порядка 1000 МОм или выше в зависимости от модели.

• Минимальная наработка (ресурс) примерно 5000 часов при числе сочленений ~500; срок сохраняемости — около 25 лет.

Условия эксплуатации и надёжность

• Температурный диапазон эксплуатации обычно от −60 до +100 °C, смена температур выдерживается шире (до +150 °C в некоторых позициях).

• Повышенная вибро- и ударостойкость: выдерживает широкие диапазоны частот и значительные ускорения при одиночных и многократных ударах (параметры вибрации и ударной устойчивости указаны в технической документации).

• Климатическое исполнение — всеклиматическое / тропикоустойчивое в зависимости от конкретного исполнения.

Материалы и монтаж

• Корпус обычно из алюминиевого сплава (АЛ-11) или аналогичного, изолятор — пресс-материал (АГ-4 или аналог).

• Контакты — извлекаемые; покрытие контактов серебром (маркировка «В»), есть также исполнения с золочёными контактами (маркировка «А»).

• Способы монтажа: блочное (приборное) крепление; контакты могут поставляться для пайки или обжимки в зависимости от конкретного исполнения.

Пример применения

• Используется в приборной и испытательной технике, радиолокационных системах, телекоммуникационном оборудовании и других местах, где требуется надёжное многоконтактное соединение с высокой механической стойкостью и широким температурным диапазоном.
