Назначение и конструктивное исполнение

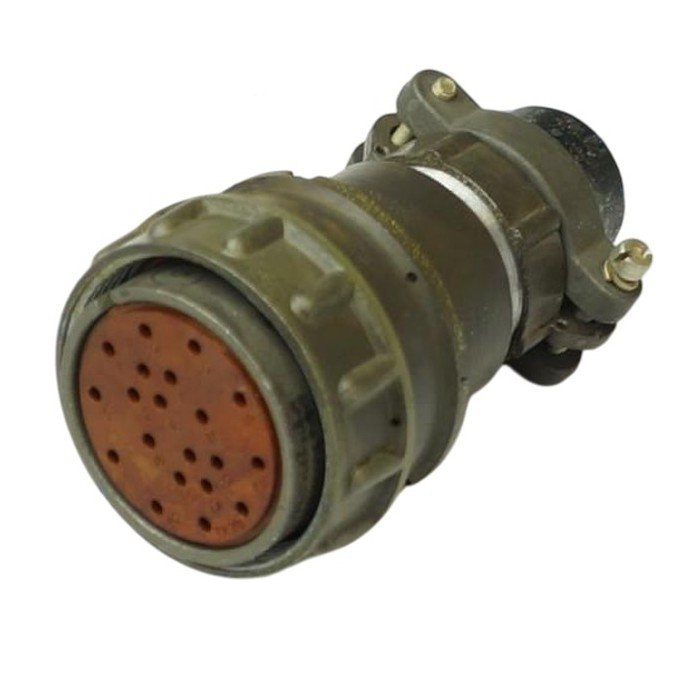

2РМД36КУН20ГВ1 «5» — кабельная розетка низкочастотного цилиндрического соединителя серии 2РМД с ручным соединением. Она предназначена для надежного электрического подключения в различных системах. Артикул товара — 1992, категория — 2РМД36. Производитель в представленных данных не указан.

В обозначении отражены основные признаки исполнения: 2РМД — серия соединителя, 36 — условный размер корпуса, КУН — кабельный корпус с угловым патрубком, 20 — число контактов, ГВ1 — исполнение с гайкой для неэкранированного кабеля. Соединитель имеет 20 контактов и рассчитан на применение в составе кабельных сборок и приборных цепей.

Подтверждённые технические особенности

Электрические параметры

• Максимальное рабочее напряжение: 700 В или 560 В в зависимости от диаметра контактов — 1,5 мм или 3 мм.
• Токовая нагрузка на одиночный контакт: до 10 А для контактов диаметром 1,5 мм и до 36 А для контактов диаметром 3 мм.
• Суммарная токовая нагрузка: до 147 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: до 6 пФ.

Механические и климатические свойства

• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ, для умеренного и холодного климата.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Устойчивость к ударам: одиночные удары до 5000 метров на секунду в квадрате, многократные удары до 1000 метров на секунду в квадрате.
• Минимальная наработка: от 5000 до 10000 часов.
• Число сочленений-расчленений: до 500.
• Усилие расчленения: не более 215 Н.

Применение

Соединитель применяется в электронике, приборостроении и промышленных системах для соединения цепей в условиях высокой влажности, вибраций и перепадов температур. Благодаря цилиндрической конструкции, ручному соединению и кабельному исполнению с угловым патрубком он подходит для монтажа кабельных линий, где требуется надежная коммутация и стойкость к внешним воздействиям.

• в электронных и приборных блоках;
• в промышленном оборудовании и системах управления;
• в условиях повышенной влажности;
• при вибрационных и ударных нагрузках;
• при эксплуатации в широком диапазоне температур.

Приёмка и идентификация

В характеристиках VirtueMart для данной позиции указана приёмка «5». Это значение относится к подтверждённым параметрам карточки товара и не заменяет собой технические характеристики, приведённые выше. Название товара — 2РМД36КУН20ГВ1 «5», артикул — 1992, категория — 2РМД36.

Таким образом, 2РМД36КУН20ГВ1 «5» представляет собой кабельную розетку с 20 контактами, корпусом условного размера 36 и исполнением КУН/ГВ1 для неэкранированного кабеля. Подтверждённые электрические, механические и климатические параметры позволяют использовать изделие в ответственных системах, где важны стойкость к вибрации, ударам, влажности и перепадам температур.
