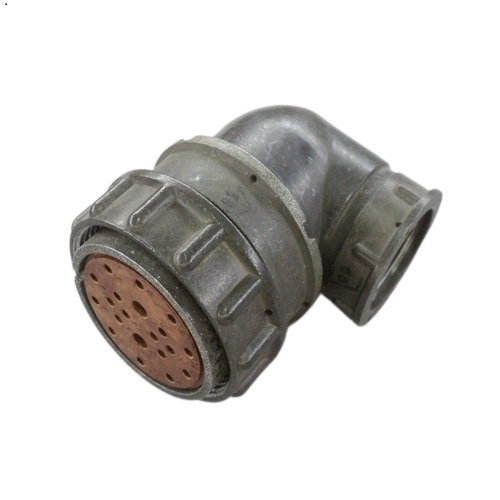

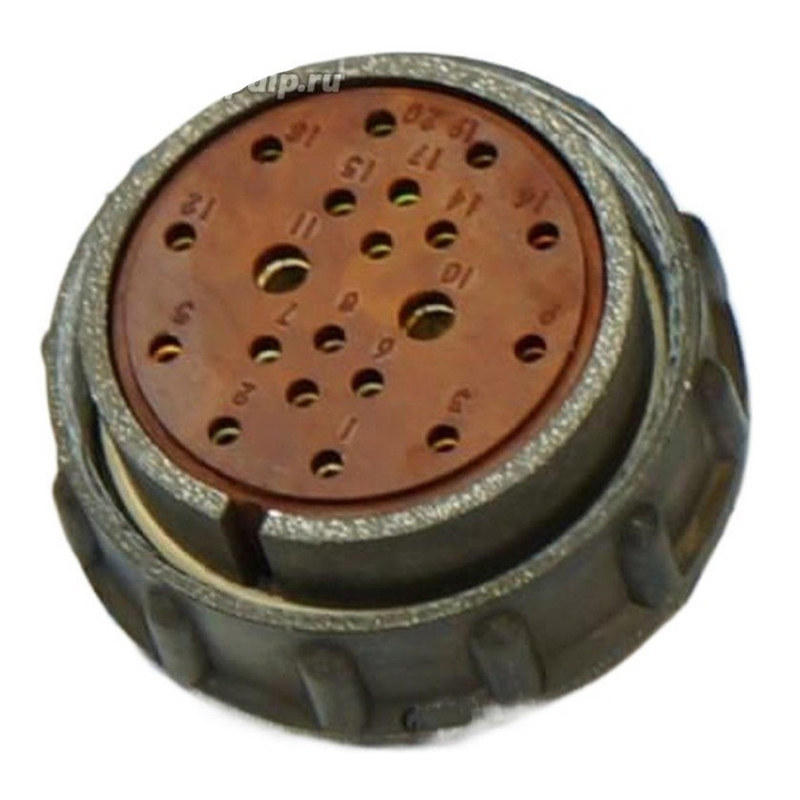

2РМД36КУН20Г6В1В — это цилиндрический низкочастотный разъём ручного соединения (розетка кабельная), предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Соединитель имеет 20 контактов (6 из них диаметром 3 мм для тока до 36 А, остальные — 1,5 мм для 10 А), суммарная токовая нагрузка достигает 147 А. Максимальное рабочее напряжение — 560 В (или 700 В для контактов 1,5 мм), сопротивление изоляции не менее 5000 МОм. Температурный диапазон: от -60°C до +100°C, подходит для умеренного и холодного климата (УХЛ).

Механические свойства

Минимальная наработка — 5000 часов, число сочленений-расчленений — до 500. Усилие расчленения не превышает 22 кгс, корпус кабельный угловой с гайкой для неэкранированного кабеля. Выдерживает вибрацию (до 1000 м/с²), удары (до 5000 м/с²) и линейное ускорение 2000 м/с².

Применение

Используется для внутреннего объёмного монтажа в различных отраслях, где требуется надёжное соединение при высоких нагрузках, включая условия повышенной влажности и температурных колебаний.
