Назначение и область применения

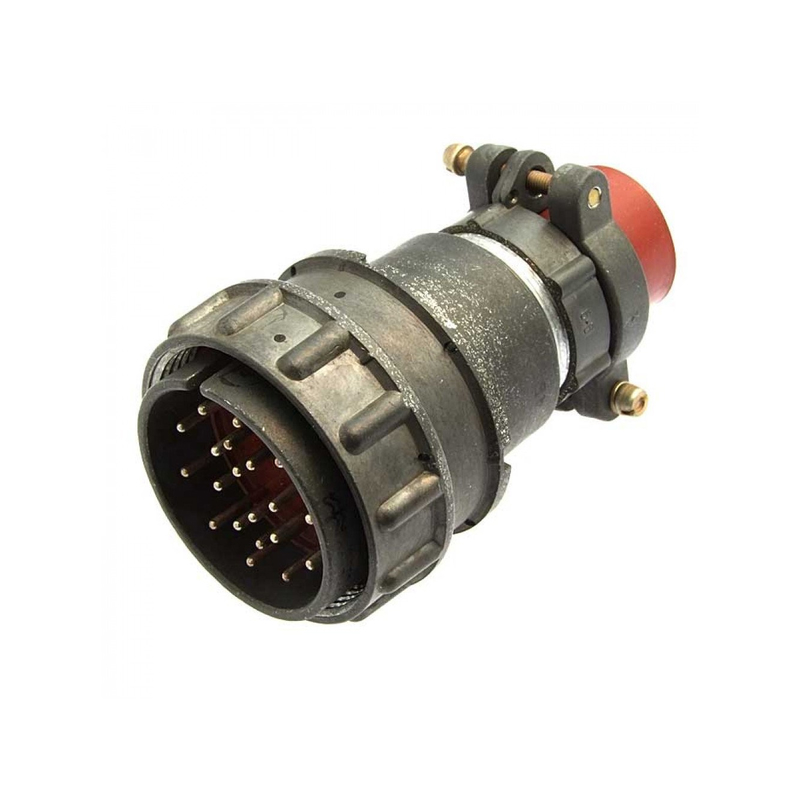

2РМД36КУН20Г5В1 — это кабельная розетка, то есть соединитель типа «гнездо», выполненный в цилиндрическом корпусе и относящийся к серии низкочастотных разъёмов 2РМД российского производства. Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение составляет 560 В, максимальное значение достигает 700 В. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения.

Разъём подходит для монтажа внутри приборов и для внешних подключений в промышленной аппаратуре. Конструкция рассчитана на эксплуатацию в жёстких условиях: соединение устойчиво к вибрациям с частотой до 5000 Гц и сохраняет работоспособность при атмосферном давлении от 12 до 506 кПа. Климатическое исполнение — тропикоустойчивое или УХЛ, что допускает использование в широком диапазоне внешних воздействий.

Конструктивные особенности

Корпус розетки имеет условный размер 36. Внутри расположены 20 контактов с сочетанием 5, определяющим их группировку. Тип корпуса и патрубка — кабельный, с угловым патрубком и гайкой для неэкранированного кабеля, что упрощает подвод проводников в условиях ограниченного пространства. Фиксация ответной части осуществляется резьбовым соединением, обеспечивающим надёжный механический контакт и защиту от самопроизвольного разъединения.

Покрытие контактов выполнено из серебра с обозначением 5В1. Благодаря этому переходное сопротивление не превышает 5 мОм, что важно для стабильной передачи сигналов и снижения потерь в низкочастотных цепях. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать розетку как в неотапливаемых помещениях, так и в оборудовании с повышенным тепловыделением.

Электрические параметры

Для данной серии характерны следующие подтверждённые показатели, применимые и к рассматриваемой модификации:

• максимальная токовая нагрузка на один контакт — до 8 А;
• суммарная токовая нагрузка — до 133 А;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между соседними контактами — не более 6 пФ;
• электрическая прочность изоляции — от 1850 до 2300 В.

Монтаж и совместимость

Розетка рассчитана на подключение кабеля с неэкранированной оболочкой. Угловой патрубок позволяет выводить проводник под удобным углом относительно оси ответного разъёма, что особенно востребовано при плотной компоновке приборов и шкафов управления. Резьбовая гайка на корпусе надёжно фиксирует кабель и предотвращает его выдёргивание при механических нагрузках.

Изделие совместимо с ответными вилками серии 2РМД36, имеющими соответствующее количество контактов и сочетание 5. Это обеспечивает взаимозаменяемость с ранее установленными разъёмами той же серии без доработки посадочных мест и кабельной разделки. Артикул изделия — 70121, категория по классификации — 2РМД36.
