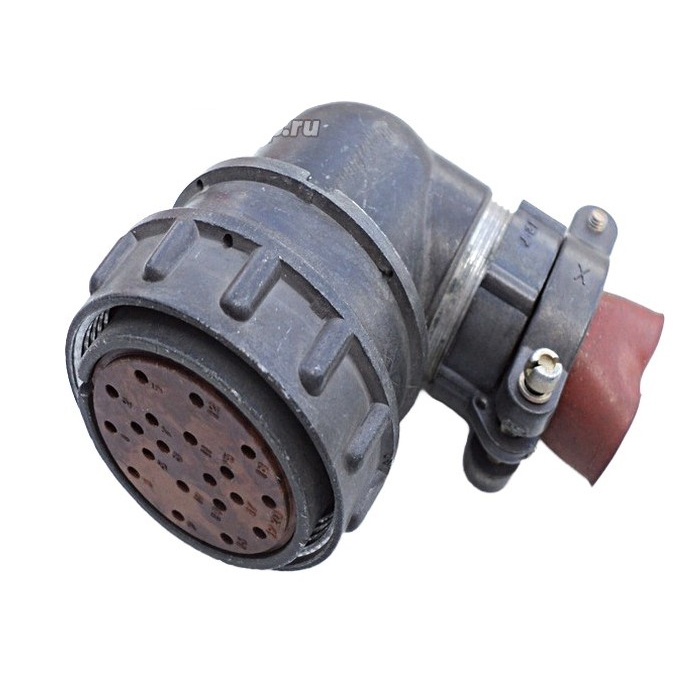

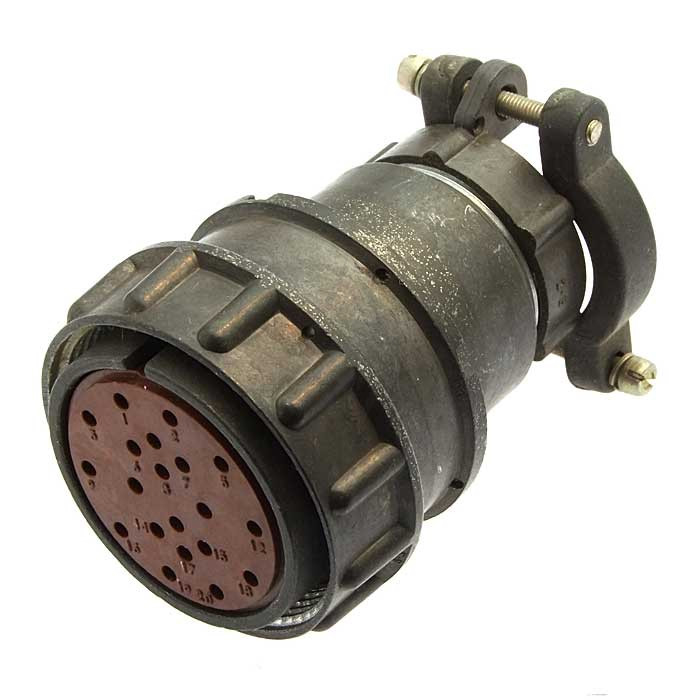

Назначение разъема 2РМД36КУН20Г5В1

Разъем 2РМД36КУН20Г5В1 относится к серии цилиндрических разъемов ручного соединения, предназначенных для внутреннего объемного монтажа. Он применяется для соединения электрических цепей с постоянным и переменным током частотой до 3 МГц. Серия 2РМД рассчитана на нагрузку до 260 А и напряжение до 700 В, однако конкретное исполнение 2РМД36КУН20Г5В1 имеет максимальную общую токовую нагрузку 133 А и максимальное рабочее напряжение 560/700 В.

Основное назначение — обеспечение надежного и долговечного электрического соединения в условиях повышенной влажности и вибрации. Разъем предназначен для эксплуатации в составе промышленного оборудования, где требуется стабильная передача сигнала и питания.

Технические характеристики

Ниже приведены подтвержденные параметры разъема 2РМД36КУН20Г5В1.

• Тип соединителя: 2РМД.
• Размер корпуса: 36.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 20.
• Тип контактов: все контакты диаметром 1,5 мм.
• Максимальное рабочее напряжение: 560/700 В.
• Максимальная рабочая частота: 3 МГц.
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Максимальная общая токовая нагрузка: 133 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Конструктивные особенности и совместимость

Разъем имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля. Такое исполнение позволяет удобно подводить кабель под углом, что особенно важно при ограниченном пространстве внутри приборов и шкафов. Ручное соединение обеспечивает быстроту монтажа и демонтажа без применения специального инструмента.

Ответной частью для данной розетки служат вилки с аналогичными характеристиками, например 2РМД36Б20Ш5В1. Совместимость с указанной вилкой подтверждается одинаковыми размером корпуса, количеством и диаметром контактов, а также типом соединителя.

Применение

Благодаря указанным электрическим и климатическим параметрам разъем 2РМД36КУН20Г5В1 находит применение в различных отраслях промышленности, где требуется надежное и долговечное электрическое соединение. Он может использоваться в высокочастотных цепях, а также в условиях воздействия влаги и вибрации.

• Промышленное оборудование и станки.
• Системы управления и автоматики.
• Приборы и устройства, работающие в жестких условиях эксплуатации.
• Электрические цепи с постоянным и переменным током частотой до 3 МГц.

Максимальная токовая нагрузка на одиночный контакт составляет 8 А, что позволяет использовать разъем для передачи как сигналов, так и питания в пределах указанных параметров. Общая токовая нагрузка на разъем не должна превышать 133 А.
