Назначение

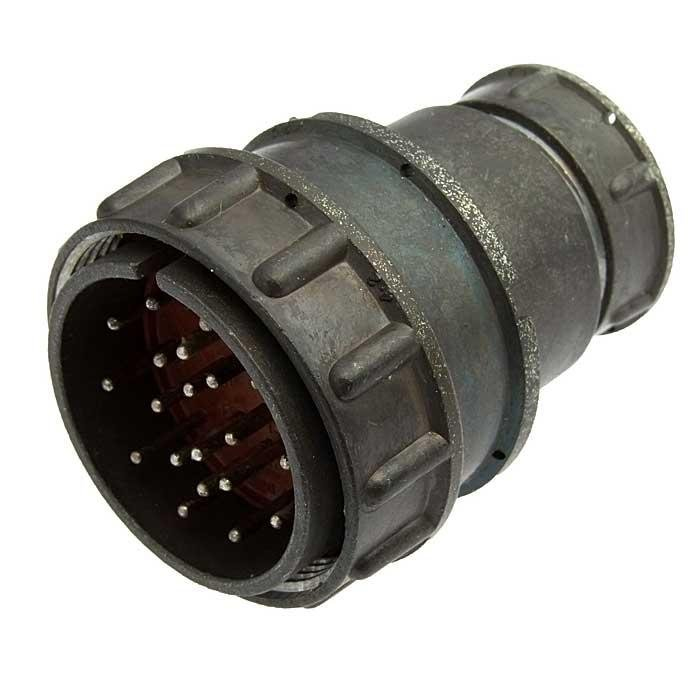

Разъём 2РМД36КУЭ20ГВ1 производства компании «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он применяется в приборах и кабелях, где требуется надёжная коммутация при воздействии неблагоприятных условий эксплуатации.

Модель относится к серии 2РМД — цилиндрическим много-контактным разъёмам. Изделие имеет негерметичное исполнение, при этом оно тропикоустойчивое и всеклиматическое, что обеспечивает работу в сложных условиях.

Расшифровка обозначения и конструктивные особенности

• 2РМД — серия цилиндрических много-контактных разъёмов.
• 36 — условный размер корпуса.
• КУЭ — кабельный корпус с угловым патрубком для экранированного кабеля.
• 20 — количество контактов, 20 штук.
• Г — исполнение «розетка».
• В1 — покрытие контактов серебром.
• «5» — сочетание контактов диаметром 1,5 мм.

Поляризация корпусов выполнена одношпоночной. Это предотвращает неправильное соединение ответных частей.

Технические характеристики

• Максимальная токовая нагрузка на один контакт — до 7 А.
• Суммарная токовая нагрузка на весь разъём — до 140 А.
• Рабочее напряжение — до 560 В.
• Испытательное напряжение — до 1850 В при нормальных условиях.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Возможна кратковременная смена температуры до плюс 150–180 градусов Цельсия.
• Влажность воздуха — до 98 процентов при плюс 25 градусах Цельсия.
• Ресурс резьбового соединения — до 500 циклов.

Разъём негерметичный, тропикоустойчивый, всеклиматического исполнения. Указанные параметры подтверждают возможность его применения в аппаратуре, работающей в широком диапазоне температур и при повышенной влажности.

Монтаж и применение

Соединитель подходит для монтажа объёмным способом или пайкой. Резьбовое соединение обеспечивает механическую фиксацию и необходимое усилие сочленения. Одношпоночная поляризация упрощает правильную стыковку и исключает ошибки при сборке.

Изделие используется в приборах и кабелях, экранированных или неэкранированных. Благодаря угловому патрубку для экранированного кабеля модель удобна для монтажа в стеснённых условиях и для организации кабельных соединений с защитой от помех.

Приёмка и идентификация

Приёмка: «5». Артикул: 1998. Категория: 2РМД36. Производитель: «Элекон».

Таким образом, 2РМД36КУЭ20ГВ1 Элекон «5» — это цилиндрический низкочастотный разъём с 20 контактами диаметром 1,5 мм, серебряным покрытием контактов, кабельным угловым корпусом для экранированного кабеля и одношпоночной поляризацией. Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения и может применяться в приборах и кабелях, включая экранированные и неэкранированные исполнения.
