2РМД36КУЭ20ГВ1 «5»

Цена:

1800 ₽

Технические характеристики

2РМД36КУЭ20ГВ1

2РМД36КУЭ20ГВ1 — это соединитель электрический низкочастотный цилиндрический негерметичный типа 2РМД, предназначенный для надежного соединения длинных электрических цепей в различных промышленных и технических системах.

Основные характеристики

Условный размер корпуса — 36, с 20 контактами диаметром 1,5 мм и 3 мм (точная схема: 20 контактов общего назначения). +1
Максимальное рабочее напряжение достигает 560–700 В в зависимости от конфигурации контактов, а токовая нагрузка на одиночный контакт — до 10 А для 1,5 мм и 36 А для 3 мм. +1
Сопротивление контактов минимально (не более 0,0025 Ом для 1,5 мм и 0,0008 Ом для 3 мм), покрытие — золото или серебро, сопротивление изоляции — не менее 5000 МОм.

Конструкция и исполнение

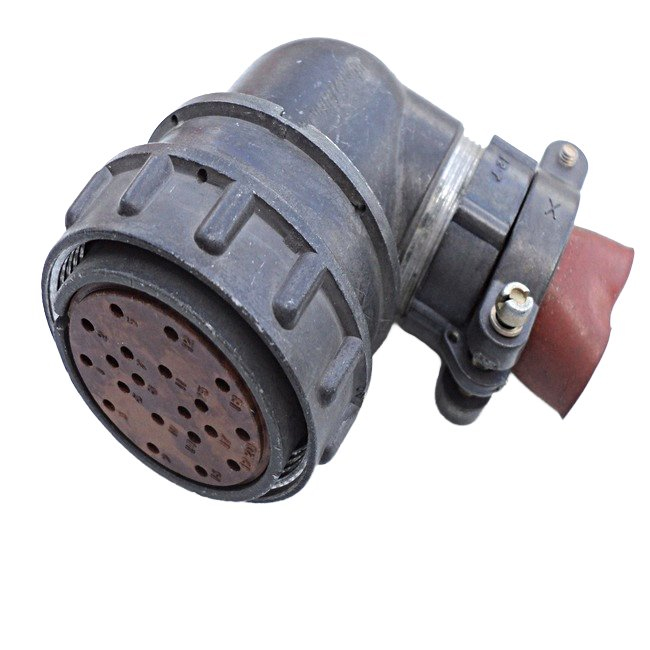

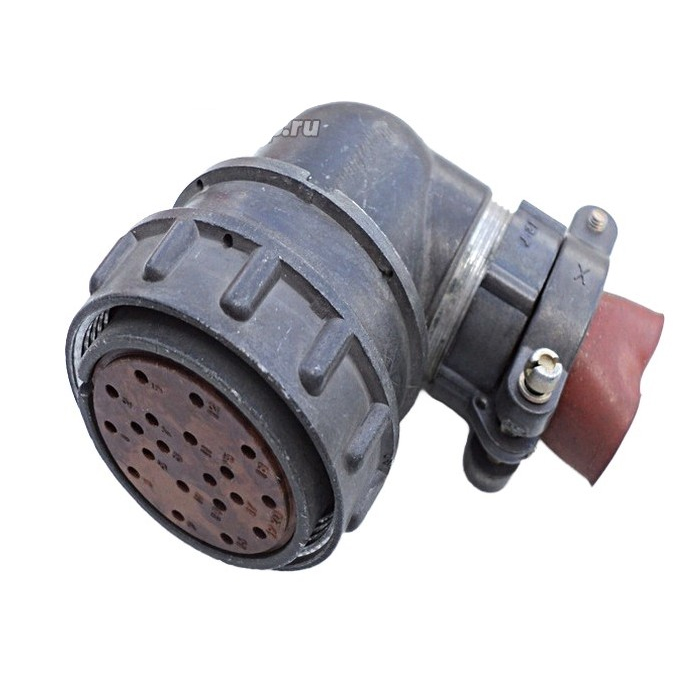

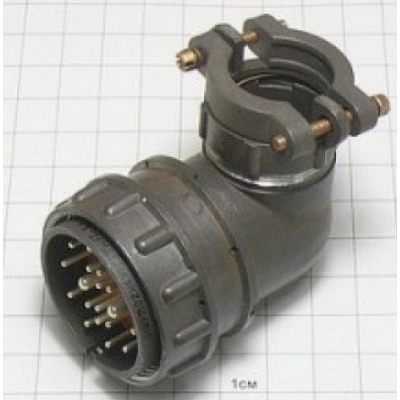

Это кабельная розетка (КУ) с угловым патрубком (УЭ) для экранированного кабеля, прямым патрубком, всеклиматическим исполнением. +1
Подходит для условий с вибрацией (до 490 м/с², 1–5000 Гц), акустическим шумом (до 170 дБ), механическими ударами (до 1000 м/с²). +1
Срок службы — минимум 15 лет, число соединений-расчленений — до 500.

Условия эксплуатации

Рабочая температура — от -60°C до +100°C (или до +200°C по маркировке), емкость между контактами — не более 6 пФ. +2
Используется в авиации, приборостроении и других отраслях, где требуется высокая надежность электрических соединений.

Описание

Назначение

Соединитель электрический низкочастотный цилиндрический негерметичный типа 2РМД. Применяется для надежного соединения длинных электрических цепей в промышленных и технических системах. Товар относится к категории 2РМД36, артикул — 1999. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Условный размер корпуса — 36.
Количество контактов — 20. В данных указаны контакты диаметром 1,5 мм и 3 мм; точная схема — 20 контактов общего назначения.
Максимальное рабочее напряжение — от 560 до 700 В в зависимости от конфигурации контактов.
Токовая нагрузка на одиночный контакт — до 10 А для контакта диаметром 1,5 мм и до 36 А для контакта диаметром 3 мм.
Сопротивление контактов — не более 0,0025 Ом для контакта диаметром 1,5 мм и не более 0,0008 Ом для контакта диаметром 3 мм.
Покрытие контактов — золото или серебро.
Сопротивление изоляции — не менее 5000 МОм.
Емкость между контактами — не более 6 пФ.
Число соединений-расчленений — до 500.
Срок службы — не менее 15 лет.

Конструкция и исполнение

Изделие представляет собой кабельную розетку (КУ) с угловым патрубком (УЭ) для экранированного кабеля. В описании также указан прямой патрубок. Исполнение — всеклиматическое. Соединитель относится к негерметичному типу.

Условия эксплуатации

Рабочая температура — от минус 60 °C до плюс 100 °C; по маркировке возможно исполнение до плюс 200 °C.
Вибрация — до 490 м/с² в диапазоне от 1 до 5000 Гц.
Акустический шум — до 170 дБ.
Механические удары — до 1000 м/с².

Применение

Соединитель используется в авиации, приборостроении и других отраслях, где требуется надежное электрическое соединение. Он подходит для промышленных и технических систем, в которых необходимо соединять длинные электрические цепи.

Приемка

В характеристиках VirtueMart указана приемка «5». Это подтверждённая особенность товара в карточке. Иные сведения о сертификатах, гарантии, стране производства и комплектации в предоставленных данных отсутствуют.
