Назначение

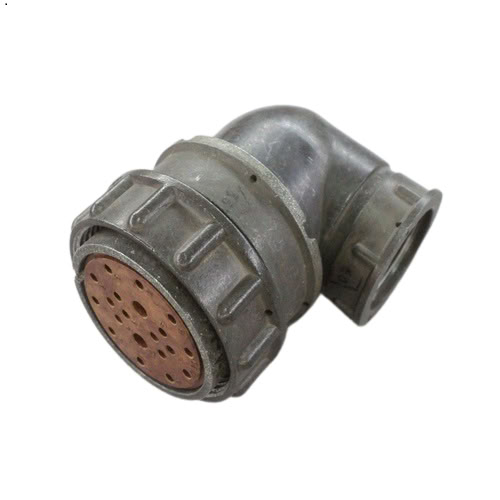

2РМД36КУЭ20Г6В1 — электрический разъём (розетка) производства завода «Элекон». Он предназначен для надёжного соединения в различных технических системах. Изделие относится к серии герметичных разъёмов типа 2РМД с комбинированными контактами. Категория товара — 2РМД36, артикул — 1996.

Основное назначение разъёма — коммутация электрических цепей в составе оборудования, где требуется стабильный контакт и стойкость к внешним воздействиям. Конструкция рассчитана на эксплуатацию в составе ответственных систем, включая авиационную и военную технику, а также промышленное оборудование.

Подтверждённые особенности

Разъём имеет 36 контактов комбинированного типа. Их распределение и параметры приведены ниже.

• 20 контактов диаметром 1,5 мм рассчитаны на ток до 10 А каждый.
• 6 контактов диаметром 3 мм рассчитаны на ток до 36 А каждый.
• Суммарная токовая нагрузка достигает 147 А.
• Максимальное рабочее напряжение — до 700 В на десяти контактах диаметром 1,5 мм или до 560 В на других группах.
• Испытательное напряжение — до 2300 В.
• Ёмкость между контактами не превышает 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Конструктивные признаки

Корпус разъёма поляризован. Тип соединения — кабельный. Обозначение КУЭ указывает на кабельный вариант с угловым исполнением. Габариты и варианты приёмки, например ВП, зависят от модификации, но обеспечивают компактность и прочность.

Условия эксплуатации

Разъём подходит для всеклиматического исполнения. Он работает при температуре от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрации, акустический шум, механические удары и перепады давления.

Применение

Разъём часто применяется в системах ВС, АТИ, гиромоторах и датчиках, где требуется высокая надёжность соединений. Благодаря комбинированным контактам он может использоваться для передачи как сигнальных, так и силовых цепей в пределах указанных значений тока и напряжения.

Серия 2РМД с герметичным исполнением и поляризованным корпусом подходит для оборудования, работающего в сложных условиях. Производство «Элекон» относится к 80-90-м годам ХХ века. Это подтверждает принадлежность изделия к периоду выпуска, указанному в данных о товаре.

Краткое резюме

2РМД36КУЭ20Г6В1 — это 36-контактный кабельный разъём (розетка) с угловым исполнением, комбинированными контактами, поляризованным корпусом и всеклиматическими характеристиками. Он предназначен для надёжного соединения в авиационной, военной и промышленной аппаратуре, включая системы ВС, АТИ, гиромоторы и датчики.
