Назначение изделия

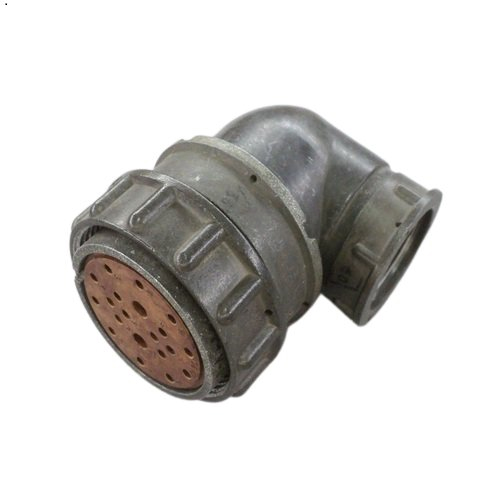

2РМД36КУЭ20Г6В1 — кабельная розетка цилиндрического низкочастотного соединителя ручного соединения. Изделие относится к категории 2РМД36 и выпускается под артикулом 1997. Розетка выполнена негерметичной и предназначена для передачи электрических сигналов в составе различных систем, где требуется надёжное электрическое соединение.

Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, промышленных систем и оборудования, работающего в сложных условиях. Соединитель относится к низкочастотным цилиндрическим разъёмам ручного сочленения, то есть соединение и разъединение выполняется вручную без применения специального инструмента.

Подтверждённые технические характеристики

Контактная система и электрические параметры

• Общее число контактов — 20, комбинированное сочетание номер 6.
• 8 контактов диаметром 1,5 мм, допустимый ток по каждому — до 10 А.
• 2 контакта диаметром 3 мм, допустимый ток по каждому — до 36 А.
• Суммарная токовая нагрузка — до 147 А.
• Максимальное рабочее напряжение — до 700 В (на 10 контактах диаметром 1,5 мм).
• Испытательное напряжение — до 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.

Условия эксплуатации и механическая стойкость

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Акустический шум — до 170 дБ.
• Механические удары — с ускорением до 1000 метров на секунду в квадрате.
• Работа при пониженном давлении.

Особенности конструкции

Сочленение розетки резьбовое, что обеспечивает фиксацию ответной части и устойчивость соединения к механическим воздействиям. Поляризация выполнена одношпоночной, что исключает неправильную стыковку частей соединителя.

Усилие расчленения составляет от 0,7 Н для мелких контактов и выше для контактов большего диаметра. Такое значение нормируется для каждого типа контактов и определяет надёжность удержания ответной части при эксплуатационных нагрузках.

Применение

Розетка применяется в радиоэлектронной аппаратуре, промышленных системах и оборудовании, где требуется высокая надёжность соединений в сложных условиях. Изделие подходит для участков, подверженных вибрации, ударам, акустическому шуму, пониженному давлению и широкому диапазону температур.

Показатели надёжности

Минимальная наработка на отказ составляет 5000 часов. Срок сохраняемости достигает 15 лет. Указанные показатели характеризуют ресурс изделия при соблюдении условий эксплуатации, приведённых выше.

Данные о производителе и комплектации поставки в предоставленной информации не указаны. Краткое описание из каталога и заполненные характеристики VirtueMart отсутствуют, поэтому все приведённые параметры основаны на имеющемся описании товара.
