Назначение и область применения

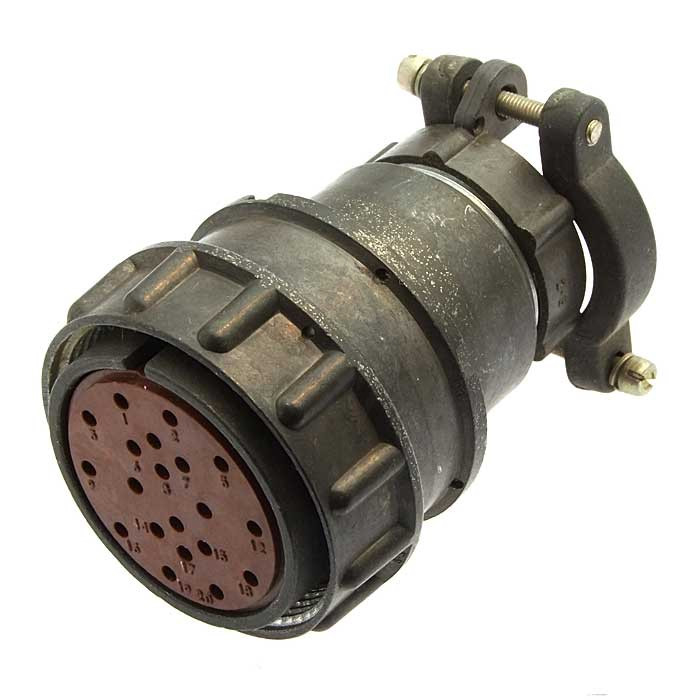

Кабельная розетка 2РМД36КУЭ20Г5В1 (артикул 1995) относится к категории 2РМД36 и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для подключения кабельных линий внутри блоков, шкафов и других электротехнических устройств, где требуется надёжное электрическое соединение и возможность экранирования кабеля.

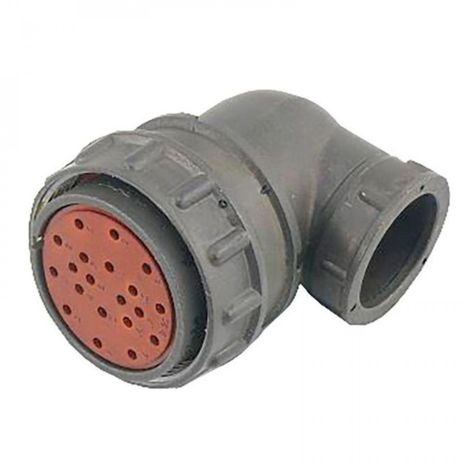

Розетка оснащена угловым патрубком и гайкой патрубка для экранированного кабеля. Такое исполнение позволяет организовать ввод кабеля под углом и обеспечить механическую защиту и экранирование. Часть соединителя — розетка, вид корпуса — кабельный, условный размер корпуса — 36.

Конструктивные особенности

• Тип соединителя: 2РМД.
• Условный размер корпуса: 36.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 20.
• Часть соединителя: розетка.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 градусов Цельсия.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная максимальная токовая нагрузка: 133 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение: 1850 В и 2300 В в нормальных условиях.

Условия эксплуатации

• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Предельная температура: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление: рабочее — 133,32 на 10 в минус двенадцатой степени паскаля, предельное — 12 килопаскалей.

Механические характеристики

• Сопротивление контактов: не более 2,5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Усилие расчленения соединителей: не более 196,2 Н.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.

Применение

Благодаря сочетанию 20 контактов диаметром 1,5 мм с серебряным покрытием розетка подходит для цепей, где требуется передача постоянного или переменного тока с частотой до 3 МГц. Угловой патрубок для экранированного кабеля делает её удобной для монтажа в ограниченном пространстве, когда кабель должен подходить под углом к корпусу устройства.

Изделие рассчитано на эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия, относительной влажности до 98 процентов при плюс 25 градусах Цельсия и указанном атмосферном давлении. Механический ресурс составляет до 500 сочленений-расчленений, а минимальная наработка — 5000 часов. Производитель в предоставленных данных не указан.
