Назначение

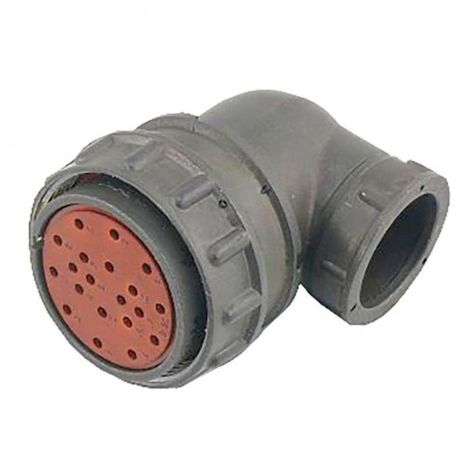

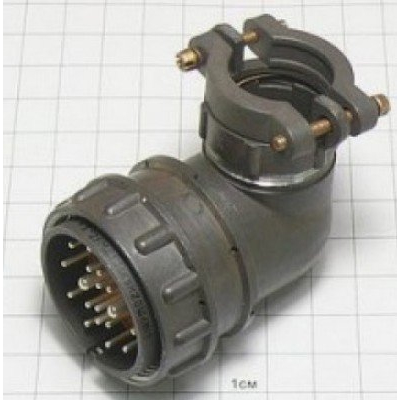

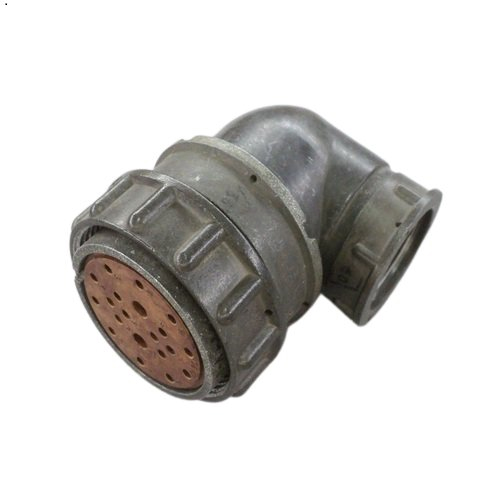

2РМД36КУЭ20 — кабельная розетка из серии цилиндрических соединителей 2РМД. Изделие предназначено для надёжного соединения электрических цепей постоянного или переменного тока с частотой до 3 МГц в условиях повышенных требований к вибрации, ударам и климату.

Соединитель выполнен в негерметичном исполнении с климатическим модификатором УХЛ. Такое исполнение ориентировано на эксплуатацию в составе кабельных сборок, приборов и оборудования, где требуется стабильный электрический контакт при значительных механических нагрузках и широком диапазоне температур.

Расшифровка обозначения

Маркировка изделия читается по позициям:

• 2РМД — тип соединителя, цилиндрический разъём ручного соединения;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — гайка для экранированного кабеля;
• 20 — количество контактов.

Основные технические характеристики

Электрические параметры

• Количество контактов — 20.
• Рабочее напряжение — до 700 В, для переменного тока — до 560 В.
• Ток на контакт — до 10 А, общий ток — до 147 А.
• Покрытие контактов — золото или серебро.
• Сопротивление контактов — 5 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.

Климатические и механические параметры

• Рабочая температура — от минус 60 °C до плюс 100 °C, теплостойкость до плюс 100 °C.
• Синусоидальная вибрация — до 5000 Гц с ускорением 50 g.
• Механические удары — до 500 g.
• Повышенная влажность — 98 % при температуре плюс 40 °C.
• Пониженное атмосферное давление — до 10 в минус двенадцатой степени Па.
• Ресурс — до 500 сочленений, наработка — 1000 часов.

Применение и особенности эксплуатации

Благодаря сочетанию углового патрубка и гайки для экранированного кабеля розетка удобна для монтажа в стеснённых условиях, когда кабель необходимо вывести под углом к корпусу прибора. Наличие элементов экранирования позволяет применять изделие в цепях, где важна защита от внешних помех.

Высокая стойкость к вибрации и ударам делает соединитель пригодным для бортового, станочного и приборного оборудования, работающего в условиях тряски, перепадов давления и влажности. Двадцать контактов обеспечивают передачу как силовых, так и сигнальных цепей в пределах одного разъёма.

При подборе изделия следует учитывать, что исполнение негерметичное: прямой контакт с водой и агрессивными средами не предусмотрен. Рекомендуется контролировать соответствие числа контактов, рабочего напряжения и тока на контакт параметрам конкретной цепи.

Сведения о позиции каталога

Артикул изделия — 1994, категория — 2РМД36. Производитель в предоставленных данных не указан, комплектация и страна производства также не приводятся. Дополнительные сведения о сертификации и гарантии в описании отсутствуют.
