Назначение и общее описание

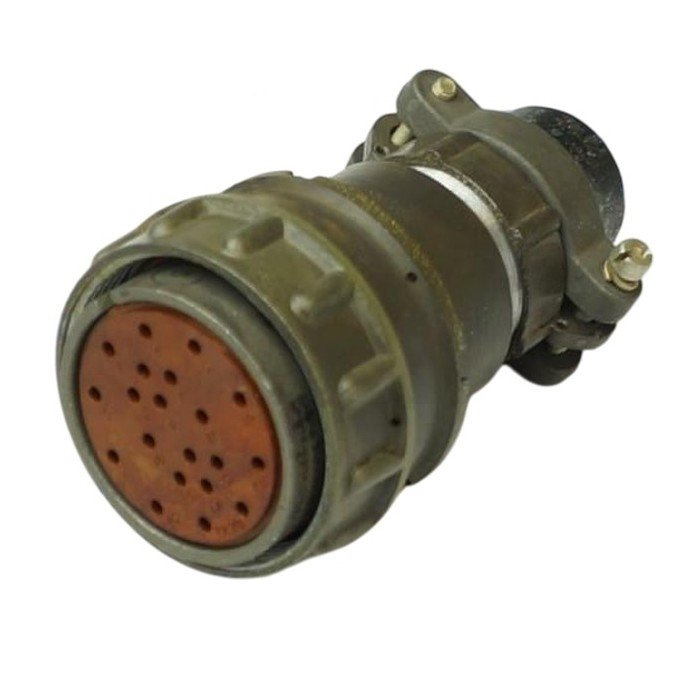

2РМД36КПН20ШВ1 «5» — цилиндрический низкочастотный электрический разъём серии 2РМД, выполненный в виде кабельной вилки. Он предназначен для соединения и разъединения цепей постоянного и переменного тока с рабочими частотами до 3 МГц. Конструкция относится к кабельным соединителям с корпусом типа КПН: это прямой патрубок с гайкой для неэкранированного кабеля. Изделие имеет 20 контактов смешанного сочетания — диаметром 1,5 мм и 3 мм, покрытых серебром. Индекс «1» в обозначении соответствует теплостойкости до плюс 100 градусов Цельсия. Товар относится к категории 2РМД36, артикул 1974. В характеристиках товара указана приёмка «5».

Расшифровка обозначения

• 2РМД — серия цилиндрических разъёмов внутреннего монтажа.
• 36 — диаметр корпуса 36 мм.
• КПН — кабельный, прямой патрубок, гайка для неэкранированного кабеля.
• 20 — количество контактов.
• Ш — вилка.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Технические характеристики

Максимальная токовая нагрузка на одиночный контакт составляет 10 ампер для контакта диаметром 1,5 мм и 36 ампер для контакта диаметром 3 мм. Суммарная токовая нагрузка на соединитель достигает 147 ампер. Рабочие напряжения находятся в диапазоне от 560 до 700 вольт. Сопротивление изоляции — не менее 5000 мегаом. Электрическая прочность изоляции — до 2300 вольт амплитудного значения.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия; в некоторых модификациях допускается эксплуатация до плюс 180 градусов Цельсия. Разъём может работать при влажности до 98 процентов и при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба.

Механические и эксплуатационные параметры

• Выдерживает синусоидальную вибрацию с ускорением до 1000 метров на секунду в квадрате.
• Выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате.
• Ресурс сочленения-расчленения — от 500 до 1000 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Материал корпуса — алюминиевый сплав.
• Исполнение — всеклиматическое: УХЛ или тропикоустойчивый вариант.

Применение

Благодаря сочетанию низкочастотного диапазона до 3 МГц, смешанных контактов, серебряного покрытия и всеклиматического исполнения разъём 2РМД36КПН20ШВ1 «5» применяется для промышленных, военных и специальных задач. Он подходит для соединения кабельных линий в условиях вибрации, ударных нагрузок, повышенной влажности и пониженного давления. Кабельный корпус типа КПН с прямым патрубком и гайкой рассчитан на неэкранированный кабель. Указанная приёмка «5» отражена в характеристиках товара как отдельный параметр. Изделие может использоваться в составе оборудования, где требуется многократное сочленение и расчленение цепей, а также длительное сохранение рабочих свойств.
