Общие сведения

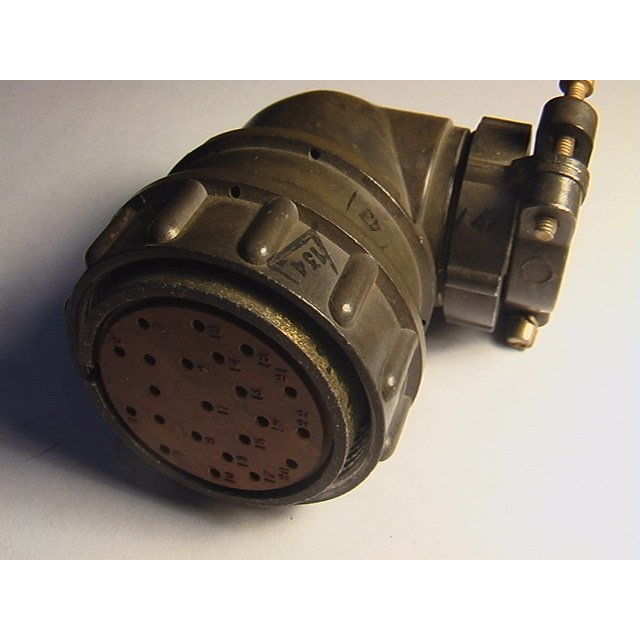

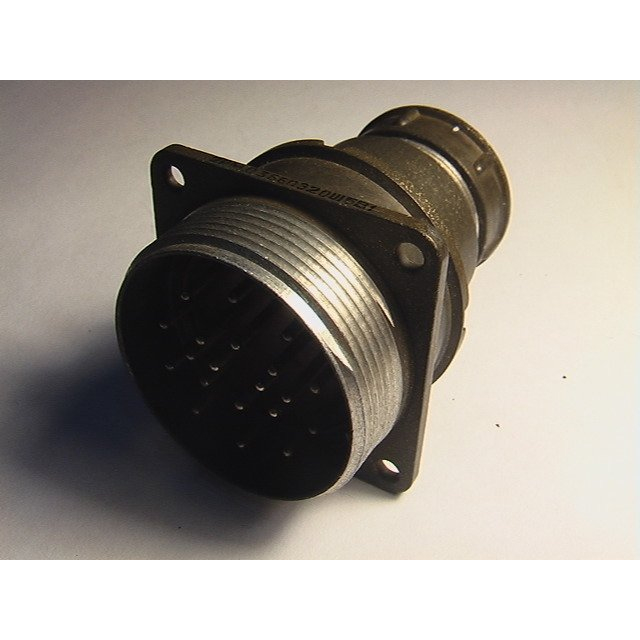

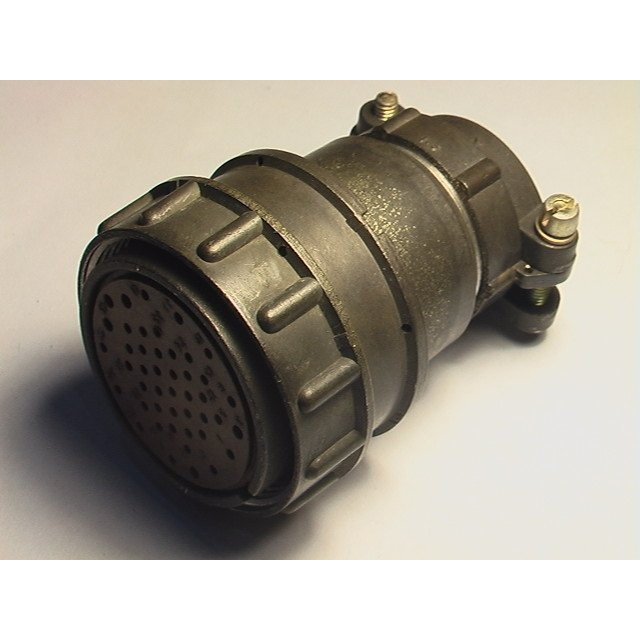

2РМД36КПН20Ш6В1 — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РМД с прямым патрубком и гайкой для неэкранированного кабеля. Артикул изделия — 1971. Категория — 2РМД36. Производитель в предоставленных данных не указан.

Вилка предназначена для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц при внутреннем объёмном монтаже.

Расшифровка обозначения

• 2РМД — тип разъёма.
• 36 — условный размер корпуса.
• КПН — кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.
• 20 — количество контактов.
• Ш — вилка.
• 6 — сочетание контактов диаметром 1,5 миллиметра и 3 миллиметра.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 градусов Цельсия.

Основные электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт — 10 ампер для контактов диаметром 1,5 миллиметра и 36 ампер для контактов диаметром 3 миллиметра.
• Суммарная токовая нагрузка на соединитель — 147 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Максимальное рабочее напряжение — до 700 вольт.
• Испытательное напряжение — до 2300 вольт амплитудного значения.

Условия эксплуатации

• Температура окружающей среды — от -60 до +100 градусов Цельсия.
• Влажность — до 98 процентов при +25 градусах Цельсия.
• Вибрация — от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате.
• Механический удар — до 5000 метров на секунду в квадрате.

Надёжность и конструктивные особенности

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет при гамма равном 99,5 процента.
• Масса — не более 44,5 грамма.
• Длина патрубка — 67,5 миллиметра.
• Соединение корпусов — резьбовое с одношпоночной поляризацией.

Применение

Разъём применяется для коммутации электрических цепей постоянного и переменного тока частотой до 3 мегагерц при внутреннем объёмном монтаже. Конструкция с прямым патрубком и гайкой рассчитана на неэкранированный кабель.

Соединение корпусов выполнено резьбовым, с одношпоночной поляризацией. Серебряное покрытие контактов и сочетание контактов диаметром 1,5 миллиметра и 3 миллиметра указаны в обозначении изделия. Диапазон рабочих температур от -60 до +100 градусов Цельсия, а также стойкость к вибрации и механическому удару определяют возможность применения в условиях повышенных климатических и механических воздействий.
