Назначение

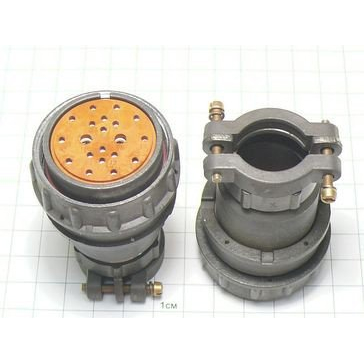

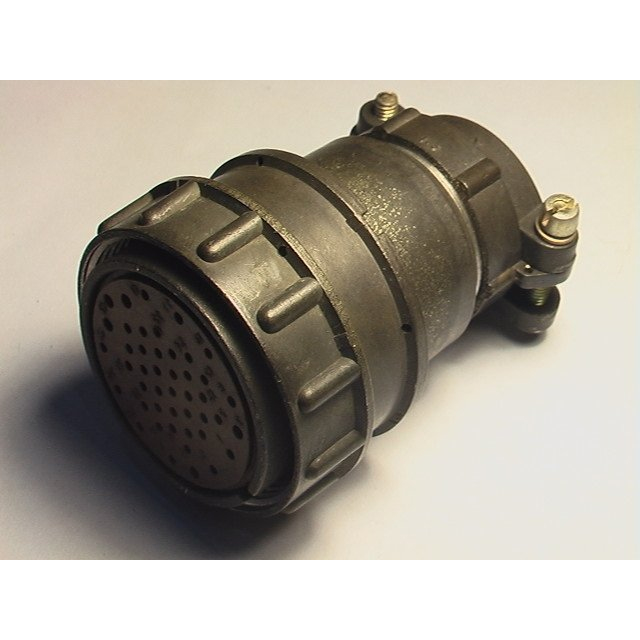

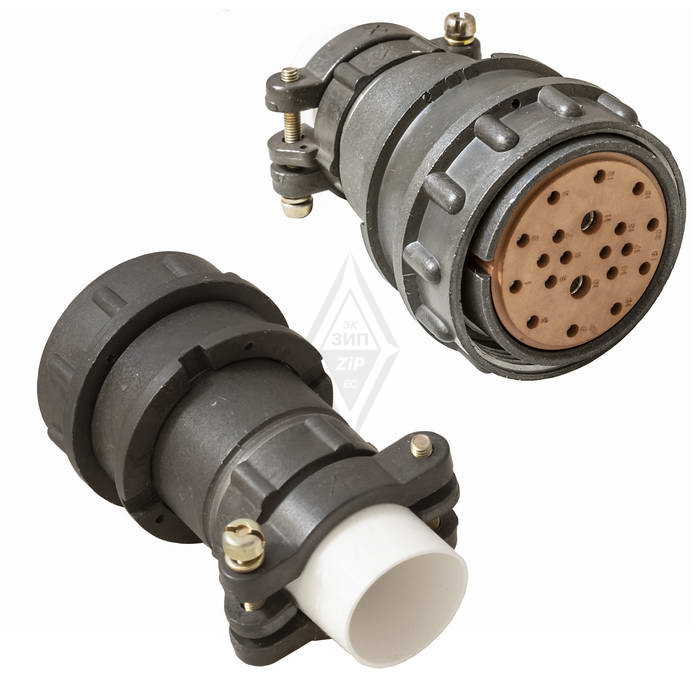

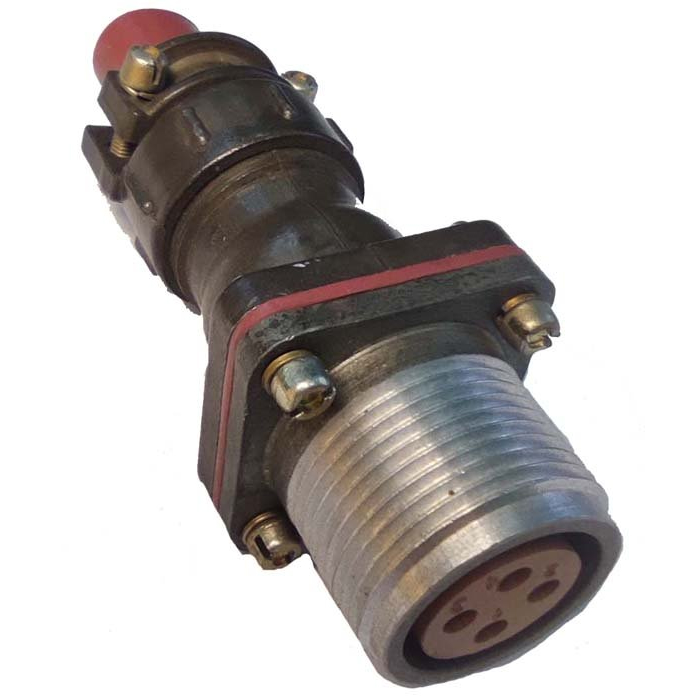

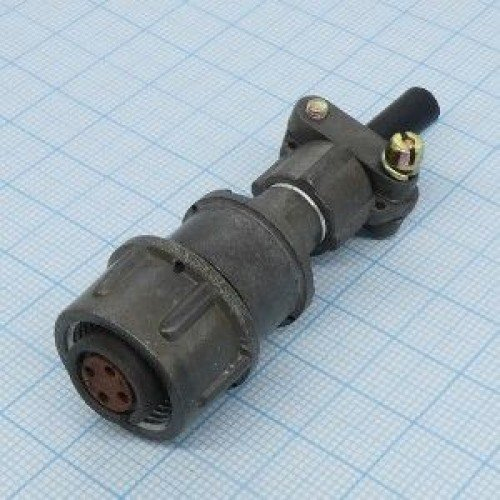

Соединитель 2РМД36КПН20Ш6В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока. Изделие относится к серии цилиндрических низкочастотных соединителей, применяемых для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре. Оно служит для соединения цепей с переменным и постоянным током частотой до 3 МГц.

По исполнению разъем является вилкой кабельного типа. Он предназначен для подключения неэкранированного кабеля и оснащен прямым патрубком и гайкой для надежного крепления кабеля. Негерметичное исполнение означает, что изделие не рассчитано на работу в условиях герметичной среды; его применение ориентировано на внутренний монтаж аппаратуры.

Конструкция и расшифровка обозначения

Маркировка 2РМД36КПН20Ш6В1 содержит сведения о конструктивных признаках соединителя. Ниже приведены подтвержденные характеристики, указанные для данной модели.

• Тип разъема: 2РМД — цилиндрический низкочастотный негерметичный соединитель.
• Условный размер корпуса: 36 мм.
• Вид корпуса: К — кабельный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: 20.
• Часть соединителя: Ш — вилка.
• Обозначение сочетания контактов: 6 — контакты диаметром 1,5 мм и 3 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до +100 °C.

Форма контактов — прямые. Способ монтажа — пайка на кабель. Материал корпуса — металл, материал изолятора — карболит.

Технические характеристики

Для соединителя 2РМД36КПН20Ш6В1 заявлены следующие электрические и эксплуатационные параметры.

• Максимальное рабочее напряжение: до 560 В для контактов диаметром 1,5 мм и 3 мм.
• Токовая нагрузка: до 50 А (в кратком блоке характеристик). В расширенных технических данных указаны значения: на одиночный контакт — 10 А или 36 А; суммарная на соединитель — 147 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от -60 °C до +100 °C.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Срок сохраняемости: 15 лет.
• Частота соединяемых цепей: до 3 МГц.

Применение и совместимость

Разъем применяется в качестве кабельной вилки для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он может использоваться в цепях постоянного и переменного тока при соблюдении указанных электрических и температурных ограничений.

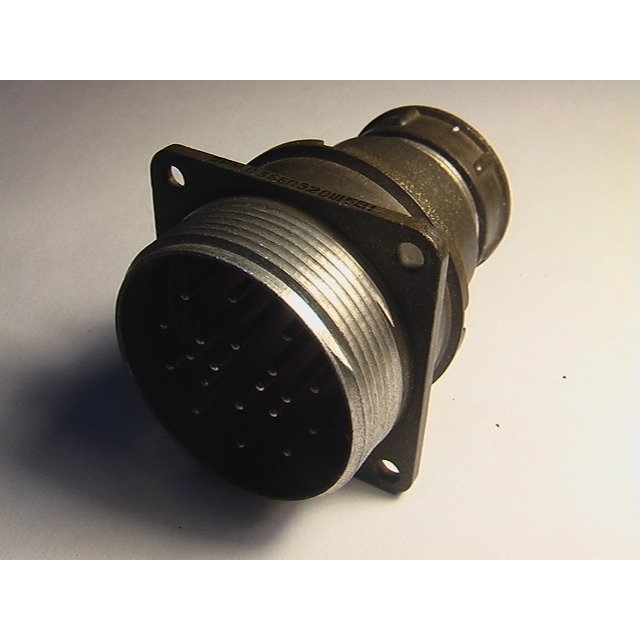

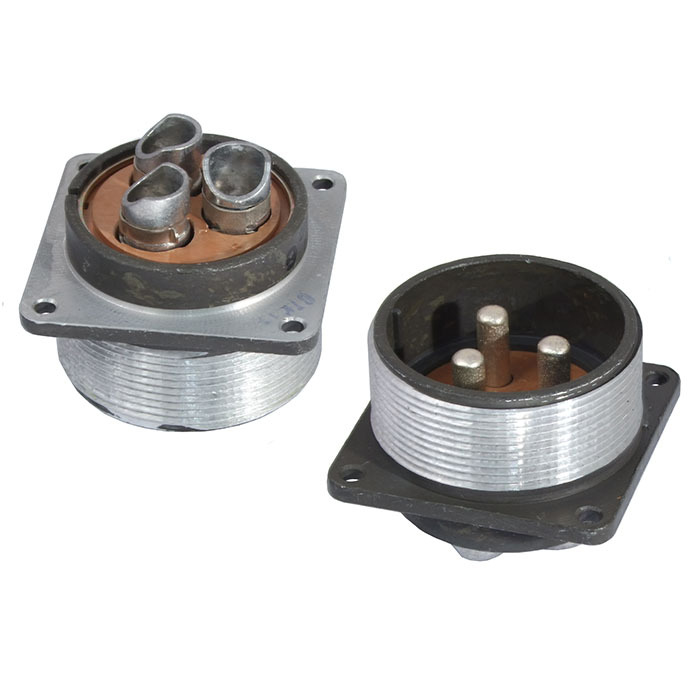

Для сочленения вилка 2РМД36КПН20Ш6В1 должна соединяться с блочной розеткой. В качестве совместимого ответного изделия указана розетка 2РМД36Б20Г6А1 или аналогичные модели. При подборе ответной части следует учитывать тип соединителя, условный размер корпуса 36 мм, количество контактов 20, сочетание контактов 6 и покрытие контактов В.

Сведения каталога

• Название: 2РМД36КПН20Ш6В1.
• Артикул: 1970.
• Категория: 2РМД36.
• Производитель: не указан.

В предоставленных данных отсутствуют сведения о комплектации, стране производства, сертификатах, гарантии и наличии. Эти параметры не подтверждены и в описании не приводятся.
