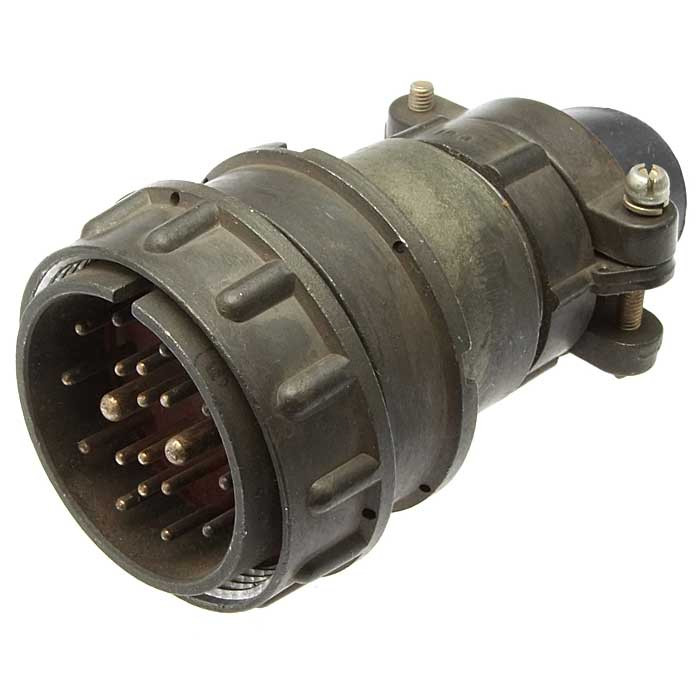

2РМД36КПН20Ш6А1: надёжный разъём для сложных электрических соединений

2РМД36КПН20Ш6А1 — круглый многоконтактный электрический разъём серии 2РМД, предназначенный для создания надёжных разъёмных соединений в цепях питания, управления, сигнализации и измерения. Такие соединители применяют в промышленном оборудовании, системах автоматизации, транспортной технике, приборостроении, специальной аппаратуре и других устройствах, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

Маркировка изделия содержит ключевые сведения о его конструктивном исполнении. Разъём относится к серии 2РМД, имеет корпус типоразмера 36 и контактную часть с расположением 20. Обозначение «Ш» указывает на штыревое исполнение контактов. Буквенно-цифровой индекс в конце маркировки определяет конкретный вариант исполнения, включая конструктивные особенности, климатическое назначение и параметры сочленения.

Назначение разъёма 2РМД36КПН20Ш6А1

Соединители серии 2РМД рассчитаны на многократное соединение и разъединение кабельных линий без нарушения целостности проводников. Они позволяют компактно объединить в одном узле несколько электрических цепей, упростить монтаж оборудования и сделать обслуживание аппаратуры более удобным.

2РМД36КПН20Ш6А1 может использоваться для подключения:

• жгутов проводов в шкафах автоматики и распределительных системах;

• датчиков, исполнительных механизмов и модулей управления;

• кабельных сборок в измерительных и испытательных комплексах;

• оборудования с повышенными требованиями к вибростойкости;

• аппаратуры промышленного, транспортного и специального назначения;

• устройств, работающих в условиях пыли, вибраций и температурных перепадов.

Круглая форма корпуса и резьбовое сочленение обеспечивают устойчивую фиксацию пары разъёмов. Это особенно важно в оборудовании, где соединение подвергается механическим нагрузкам, перемещениям кабеля или вибрации.

Конструктивные особенности

Разъём 2РМД36КПН20Ш6А1 представляет собой соединитель с металлическим корпусом и штыревыми контактами. Корпус защищает контактную группу от механических повреждений и помогает сохранять точность взаимного положения контактов при соединении.

К основным особенностям конструкции относятся:

• многоконтактная компоновка для передачи нескольких сигналов или цепей через один соединитель;

• штыревые контакты, предназначенные для сопряжения с ответной частью с гнездовыми контактами;

• резьбовая фиксация, предотвращающая самопроизвольное расстыковывание;

• поляризация, исключающая неправильное соединение частей разъёма;

• металлическая оболочка, повышающая механическую прочность и электромагнитную защищённость узла;

• возможность применения в составе кабельных жгутов и стационарно установленной аппаратуры.

Конструкция разъёмов 2РМД ориентирована на длительную эксплуатацию при соблюдении требований к монтажу, пайке или обжиму контактов, подбору ответной части и защите кабельного ввода.

Значение маркировки

Обозначение 2РМД36КПН20Ш6А1 используется для идентификации конкретного исполнения разъёма. При подборе сопрягаемой части и проектировании кабельной сборки необходимо учитывать всю маркировку целиком, а не только серию или размер корпуса.

Точную распиновку, допустимые токовые нагрузки, сечение подключаемых проводов, сопротивление контактов и условия эксплуатации следует сверять по паспорту, техническим условиям и чертежу именно для исполнения 2РМД36КПН20Ш6А1. Это важно, поскольку близкие по названию разъёмы могут отличаться поляризацией, типом контактов, вариантом монтажа и совместимостью с ответной частью.

Преимущества применения серии 2РМД

Использование разъёмов серии 2РМД позволяет повысить ремонтопригодность и надёжность электрических систем. Вместо жёсткого неразъёмного подключения кабельный жгут можно быстро отсоединить при диагностике, замене узла или регламентном обслуживании.

Среди практических преимуществ:

• упорядоченное подключение большого числа проводников;

• снижение риска ошибок при повторном монтаже благодаря поляризации;

• устойчивая фиксация кабельного соединения;

• защита контактов внутри корпуса;

• удобство обслуживания оборудования;

• возможность создания стандартизированных кабельных сборок;

• применение в системах с повышенными требованиями к механической надёжности.

Для корректной работы соединения важно использовать совместимую ответную часть, соблюдать назначение контактов и не превышать предельно допустимые электрические нагрузки. При монтаже также следует контролировать качество присоединения проводников, отсутствие повреждений изоляции и надёжность фиксации разъёма.

Где востребован 2РМД36КПН20Ш6А1

Разъём 2РМД36КПН20Ш6А1 актуален в проектах, где требуется компактное и обслуживаемое многоконтактное соединение. Он подходит для построения межблочных и кабельных соединений в аппаратуре управления, электротехнических комплексах, измерительных системах, приводной технике и специализированных установках.

При выборе такого соединителя ключевыми параметрами являются тип контактов, контактная схема, вариант ключевания, конструкция корпуса, способ монтажа, характеристики ответной части и условия эксплуатации. Полное совпадение этих параметров обеспечивает правильное сочленение и долговременную стабильность электрического контакта.
