Назначение и область применения

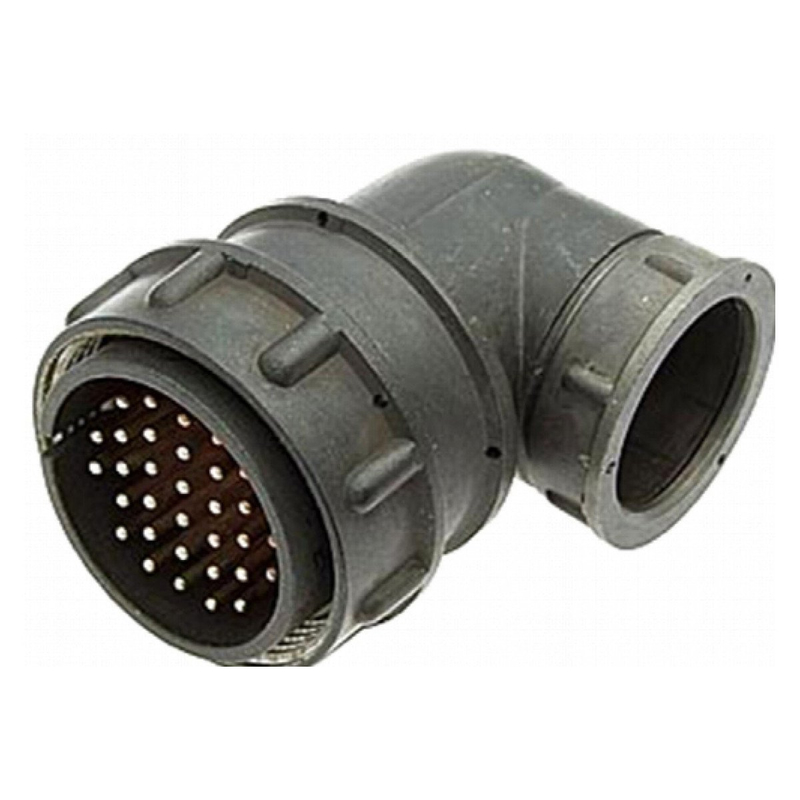

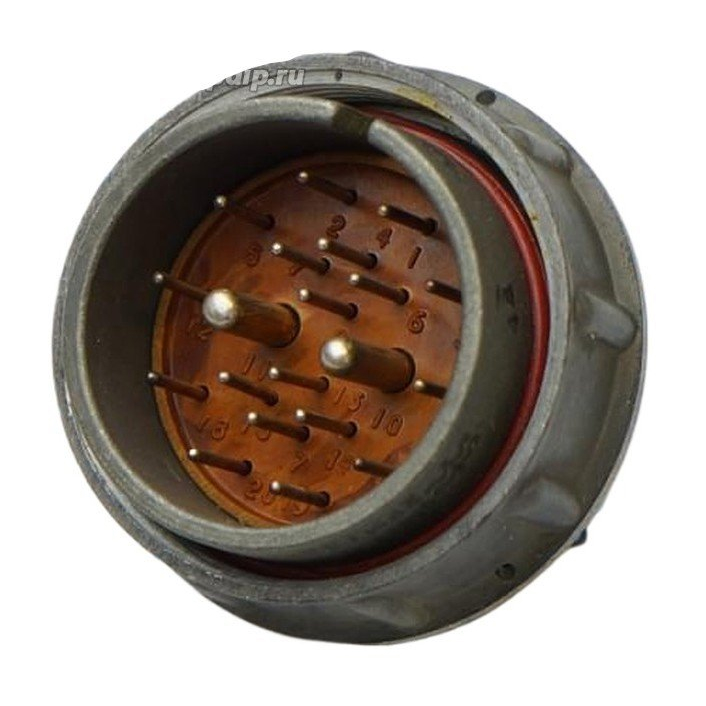

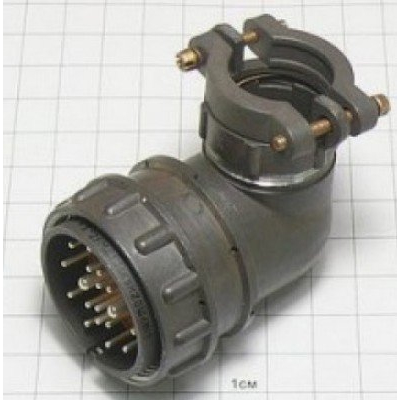

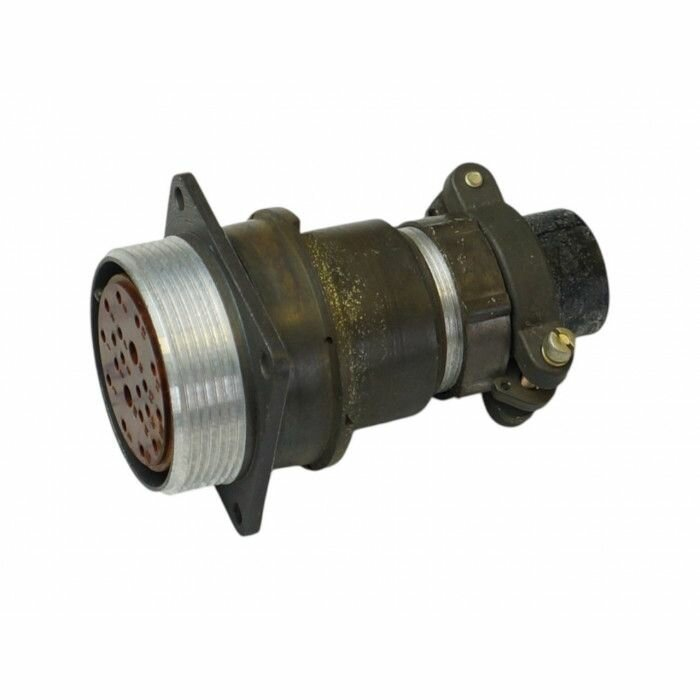

Кабельная вилка 2РМД36КПН20Ш5В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, разработанный для использования в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие предназначено для внутреннего объемного монтажа и обеспечивает надежное разъемное соединение кабельных линий с ответными розетками серии 2РМД36.

Соединитель рассчитан на ручное сочленение с розеткой и оснащен резьбовым механизмом фиксации, что гарантирует стабильное положение контактной пары при эксплуатации в условиях вибраций и механических воздействий. Конструкция позволяет применять вилку для коммутации длинных электрических цепей в стационарных и мобильных радиоэлектронных средствах, включая аппаратуру, эксплуатируемую в условиях умеренно холодного климата и всеклиматического исполнения.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о конструктивных особенностях и электрических характеристиках соединителя:

• 2РМД — серия низкочастотных цилиндрических негерметичных соединителей для внутреннего монтажа;
• 36 — условный размер корпуса, примерно 36 мм по диаметру фланца или посадочного отверстия;
• КПН — кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля;
• 20Ш — 20 контактов, исполнение вилки;
• 5 — все контакты диаметром примерно 1,5 мм;
• В1 — серебряное покрытие контактов и температурный диапазон до примерно плюс 100 градусов Цельсия.

Электрические параметры

Соединитель характеризуется следующими рабочими показателями, подтвержденными для данной серии:

• номинальное и максимальное рабочее напряжение — порядка 560–700 В в зависимости от условий эксплуатации и метода испытаний;
• максимальная токовая нагрузка на один контакт — до 8 А;
• суммарная токовая нагрузка на весь соединитель — до примерно 133 А;
• испытательное напряжение изоляции — до примерно 1850 В;
• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом.

Конструкция и особенности монтажа

Вилка выполнена в виде кабельного соединителя с прямым патрубком, который крепится к корпусу посредством гайки. Такое решение обеспечивает надежную фиксацию кабеля и защиту места ввода от механических нагрузок. Контакты изделия являются извлекаемыми и, как правило, устанавливаются методом обжима, что упрощает процесс монтажа и последующего обслуживания.

Серебряное покрытие контактов способствует стабильности электрического соединения и снижению переходного сопротивления. Конструкция корпуса и применяемые материалы рассчитаны на длительную эксплуатацию в составе радиоэлектронных средств при соблюдении допустимых электрических и температурных режимов.
