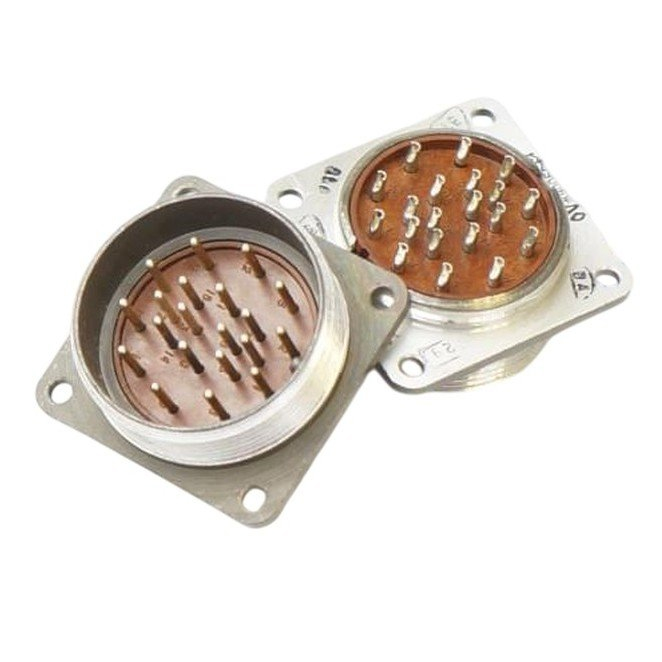

2РМД36КПН20Ш5В1: кабельная вилка для надежных электрических соединений

Соединитель 2РМД36КПН20Ш5В1 — цилиндрическая низкочастотная кабельная вилка серии 2РМД, предназначенная для многоконтактного соединения электрических цепей в аппаратуре общего и специального назначения. Конструкция с резьбовой фиксацией обеспечивает устойчивое сочленение и помогает предотвратить самопроизвольное расстыковывание при вибрационных и механических воздействиях.

Расшифровка маркировки

Обозначение 2РМД36КПН20Ш5В1 отражает основные конструктивные характеристики изделия:

Таким образом, 2РМД36КПН20Ш5В1 представляет собой 20-контактную кабельную вилку с прямым патрубком и серебряными штыревыми контактами, рассчитанную на монтаж с неэкранированным кабелем.

Основные технические параметры

Разъем применяется в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Для данного типоисполнения указываются следующие ключевые параметры:

• Количество контактов — 20

• Максимальная токовая нагрузка на одиночный контакт — до 8 А

• Суммарная допустимая токовая нагрузка — до 133 А

• Рабочее напряжение — 560 В; предельное значение для отдельных условий может достигать 700 В

• Сопротивление контакта — не более 2,5 мОм

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях

• Рабочая частота — до 3 МГц

• Емкость между контактами — не более 6 пФ

• Число циклов сочленения и расчленения — до 500

• Минимальная наработка — 5000 часов

• Рабочий диапазон температур — от −60 до +100 °C

• Климатическое исполнение — УХЛ2.1.

Конструктивные особенности

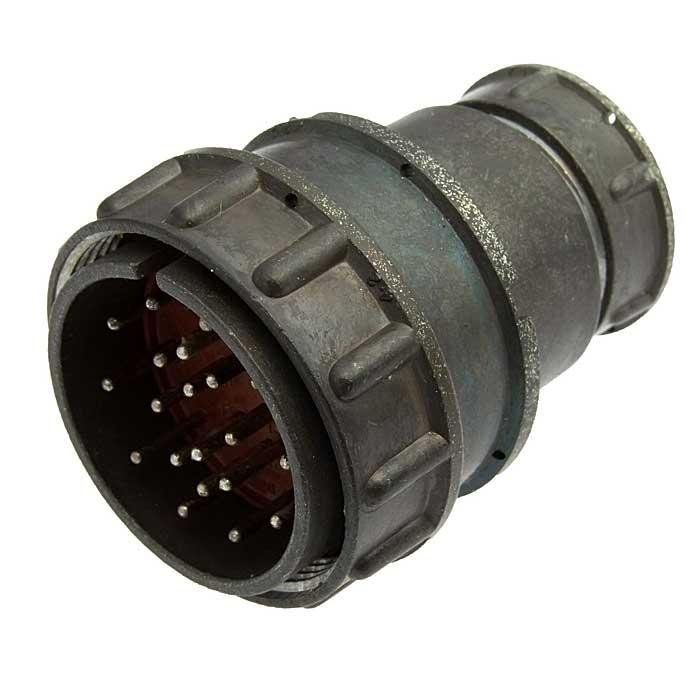

Вилка 2РМД36КПН20Ш5В1 имеет кабельный металлический корпус и прямой патрубок. Такое решение удобно при прямом вводе кабеля в разъем и позволяет организовать аккуратную прокладку жгута внутри корпуса аппаратуры или шкафа управления.

Штыревые контакты имеют серебряное покрытие. Оно способствует снижению переходного сопротивления и повышает стабильность контактного соединения при эксплуатации. Монтаж выполняют объемным способом, как правило пайкой проводников к контактам.

Резьбовой механизм сочленения особенно важен для оборудования, работающего в условиях вибрации, ударных нагрузок или перемещений. Одношпоночная поляризация корпуса исключает неправильную ориентацию вилки относительно ответной розетки при подключении.

Области применения

Разъем 2РМД36КПН20Ш5В1 используется там, где требуется передавать питание, управляющие сигналы и низкочастотные электрические цепи через разъемное соединение. Типовые области применения включают:

• Блоки радиоэлектронной аппаратуры

• Системы промышленной автоматики и управления

• Контрольно-измерительные комплексы

• Силовые и сигнальные кабельные жгуты

• Электротехнические шкафы и приборные модули

• Специализированное оборудование, рассчитанное на эксплуатацию в расширенном температурном диапазоне

Что учитывать при подборе

При проектировании или ремонте оборудования важно сопоставить вилку 2РМД36КПН20Ш5В1 с ответной частью по серии, размеру корпуса, числу контактов, сочетанию контактов и исполнению. Для корректного подключения необходима совместимая 20-контактная розетка серии 2РМД с сочетанием контактов 5.

Также следует проверить:

• Соответствие назначения каждого контакта электрической схеме

• Допустимый ток для конкретной группы контактов

• Рабочее напряжение цепи

• Диаметр и конструкцию подключаемого кабеля

• Необходимость экранирования: индекс «Н» означает исполнение для неэкранированного кабеля

• Условия окружающей среды, включая температуру, влажность и вибрационные нагрузки

2РМД36КПН20Ш5В1 подходит для создания долговечного многоконтактного соединения в аппаратуре, где важны надежная фиксация, устойчивость к внешним воздействиям и стабильные электрические параметры.
