Назначение и общее описание

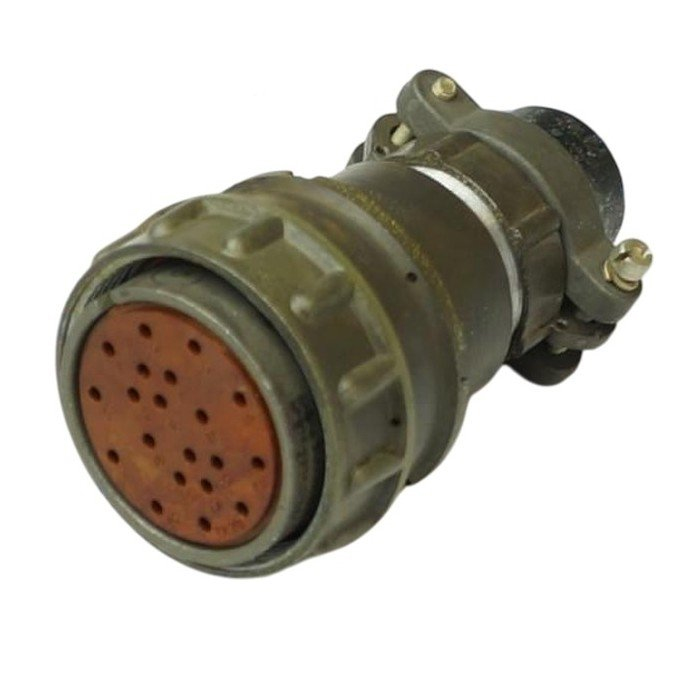

2РМД36КПН20Г6В1В (артикул 1965) — цилиндрический низкочастотный разъем ручного соединения из серии 2РМД. Он предназначен для надежного соединения электрических цепей. Изделие относится к категории 2РМД36. Производитель в предоставленных данных не указан. Конструктивно это кабельная розетка с прямым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов, которое обозначено как Г6В1В. Разъем применяется для коммутации цепей постоянного и переменного тока.

Подтвержденные особенности

Разъем имеет 20 контактов различного диаметра: 1,5 миллиметра и 3 миллиметра. Условный размер корпуса — 36. Климатическое исполнение — УХЛ2.1 или всеклиматическое. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Максимальное напряжение достигает 700 вольт. Суммарная токовая нагрузка — до 147 ампер. На контакт диаметром 1,5 миллиметра приходится до 10 ампер, на контакт диаметром 3 миллиметра — до 36 ампер.

Сопротивление контактов составляет не более 2,5 миллиома для контактов диаметром 1,5 миллиметра и не более 0,8 миллиома для контактов диаметром 3 миллиметра. Сопротивление изоляции — не менее 5000 мегаом.

Механические и климатические свойства

Соединитель рассчитан на минимальную наработку 5000 часов и не менее 500 циклов сочленений-расчленений. Усилие сочленения и расчленения — не более 22 килограмм-силы. Разъем выдерживает вибрацию в диапазоне от 1 до 5000 герц, удары с ускорением до 1000 метров на секунду в квадрате и влажность до 98 процентов при температуре плюс 40 градусов Цельсия. Срок сохраняемости — до 25 лет.

Применение и монтаж

2РМД36КПН20Г6В1В используется в электронике, авиации и промышленности. Он подходит для цепей постоянного и переменного тока в умеренном, холодном или тропическом климате. Монтаж выполняется объемным способом, пайкой, с резьбовой фиксацией.

Ключевые параметры

• Тип: цилиндрический низкочастотный разъем ручного соединения.
• Серия: 2РМД.
• Категория: 2РМД36.
• Артикул: 1965.
• Количество контактов: 20.
• Диаметры контактов: 1,5 миллиметра и 3 миллиметра.
• Условный размер корпуса: 36.
• Покрытие контактов: серебряное, обозначение Г6В1В.
• Климатическое исполнение: УХЛ2.1 или всеклиматическое.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальное напряжение: до 700 вольт.
• Суммарная токовая нагрузка: до 147 ампер.
• Ток на контакт 1,5 миллиметра: до 10 ампер.
• Ток на контакт 3 миллиметра: до 36 ампер.
• Сопротивление контактов: не более 2,5 миллиома и 0,8 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Наработка: не менее 5000 часов.
• Циклы сочленений-расчленений: не менее 500.
• Усилие сочленения и расчленения: не более 22 килограмм-силы.
• Вибрация: от 1 до 5000 герц.
• Удары: до 1000 метров на секунду в квадрате.
• Влажность: до 98 процентов при плюс 40 градусов Цельсия.
• Срок сохраняемости: до 25 лет.
• Монтаж: объемный, пайкой, с резьбовой фиксацией.

Дополнительные сведения

Конструкция разъема включает прямой патрубок и гайку для неэкранированного кабеля. Серебряное покрытие контактов обозначено как Г6В1В. Разъем относится к низкочастотным соединителям ручного соединения. В предоставленных данных отсутствуют сведения о комплектации, стране производства, сертификатах и гарантии. Указанные характеристики приведены в описании товара.
