Назначение

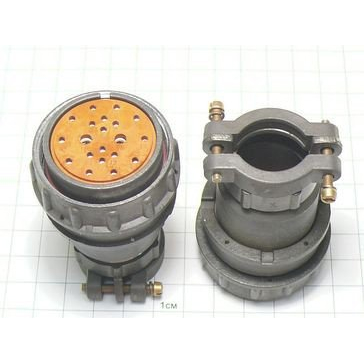

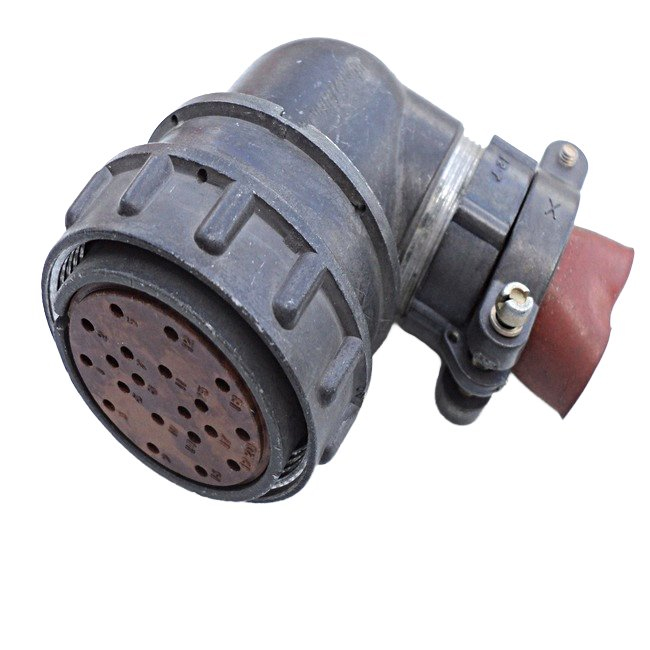

Разъем 2РМД36КПН20Г6В1Л (артикул 1966) относится к серии 2РМД, которая представляет собой низкочастотные цилиндрические негерметичные электрические соединители. Такие изделия предназначены для соединения длинных электрических цепей и применяются там, где требуется разъёмное подключение кабельных линий. Модель выполнена в виде розетки кабельного типа с прямым патрубком и гайкой патрубка для неэкранированного кабеля.

Условный размер корпуса составляет 36 мм, количество контактов — 20. Все контакты имеют диаметр 1 мм, цилиндрическую форму и серебряное покрытие. Товар относится к категории 2РМД36.

Подтверждённые особенности

Конструкция и материалы

• Тип корпуса: кабельный.
• Часть соединителя: розетка.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Корпус изготовлен из специального сплава алюминия АЛ-11.
• Изоляторы выполнены из пресс-материала АГ-4.
• Контакты: цилиндрические, диаметр 1 мм, покрытие — серебро.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение: до 560 В или 700 В.
• Максимальная токовая нагрузка: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 500 раз.
• Интервал рабочих температур: от -60 до +100 °C.
• Минимальная наработка: не менее 5000 часов.
• Срок сохраняемости: до 25 лет.

Применение

Разъем 2РМД36КПН20Г6В1Л применяется в электрических системах, где необходимо соединять длинные цепи и обеспечивать разъёмную коммутацию кабельных линий. Кабельное исполнение, прямой патрубок и гайка для неэкранированного кабеля определяют область использования: соединитель подходит для монтажа в составе кабельных сборок и подключения неэкранированных кабелей.

Негерметичное исполнение серии 2РМД означает, что изделие применяется там, где не требуется герметизация соединения. Диапазон рабочих температур от -60 до +100 °C и минимальная наработка не менее 5000 часов позволяют использовать разъем в составе оборудования, к которому предъявляются требования по устойчивости к температурным воздействиям и длительному сроку службы. Срок сохраняемости до 25 лет указывает на возможность длительного хранения при соблюдении условий, установленных изготовителем.

Дополнительные сведения

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Артикул товара — 1966, категория — 2РМД36. Название товара — 2РМД36КПН20Г6В1Л.
