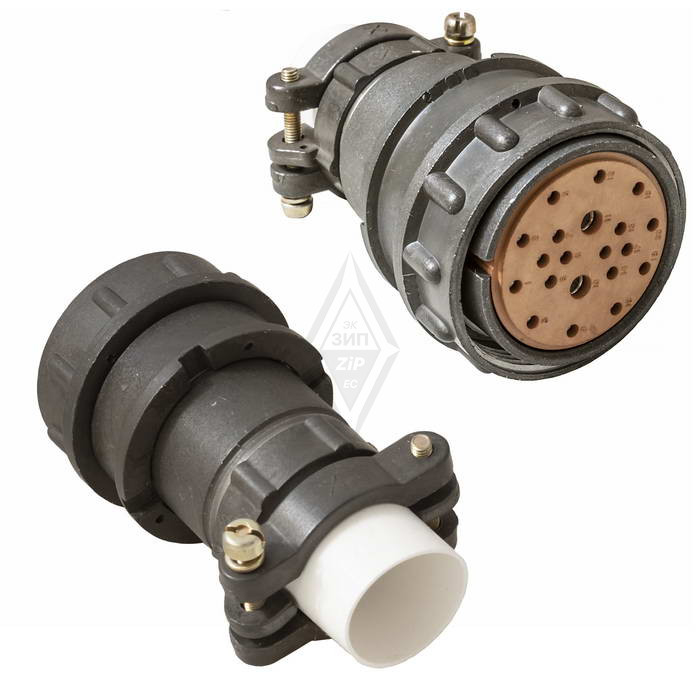

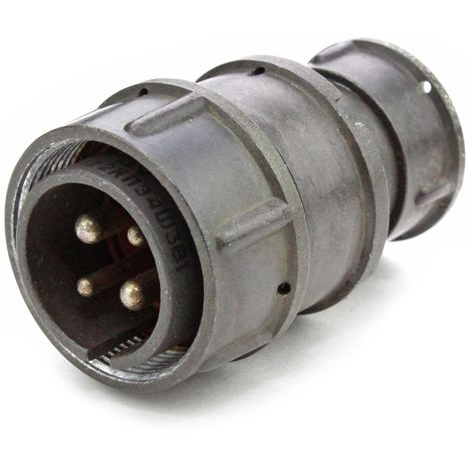

2РМД36КПН20Г6В1: кабельная розетка для надежных электрических соединений

2РМД36КПН20Г6В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМД, предназначенный для объемного монтажа и многократного соединения электрических цепей. Исполнение представляет собой кабельную розетку с прямым патрубком и гайкой для неэкранированного кабеля, применяемую в промышленной, измерительной и радиоэлектронной аппаратуре.

Назначение разъема 2РМД36КПН20Г6В1

Разъем 2РМД36КПН20Г6В1 используется для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Резьбовая фиксация в сочлененном положении помогает защитить контактную группу от случайного разъединения при вибрациях и механических воздействиях.

Конструкция ориентирована на применение в составе аппаратуры, где важны:

• надежное разъемное соединение кабельных жгутов;

• механическая прочность корпуса;

• устойчивость к многократным циклам сочленения;

• удобство внутреннего объемного монтажа;

• передача как сигнальных, так и силовых цепей в рамках параметров конкретной контактной группы.

Конструктивное исполнение

Маркировка 2РМД36КПН20Г6В1 указывает на конкретное исполнение разъема в линейке 2РМД. Это кабельная розетка с прямым патрубком, рассчитанная на подключение неэкранированного кабеля. Контактная часть включает 20 контактов , среди которых предусмотрены контакты диаметром 1,5 мм и 3 мм: 18 малых и 2 силовых контакта.

Для исполнения характерны следующие особенности:

• цилиндрический корпус;

• ручное соединение с резьбовой фиксацией;

• негерметичная конструкция;

• внутренний объемный монтаж;

• серебряное покрытие контактов;

• применение в паре с ответной частью соответствующего типоразмера и схемы расположения контактов.

Основные технические параметры

Параметры токовой нагрузки и напряжения должны оцениваться с учетом назначения каждого контакта, схемы подключения, сечения проводников, температуры окружающей среды и режима работы оборудования. Указанные характеристики приведены по справочным данным для данного типоисполнения.

Где применяется 2РМД36КПН20Г6В1

Разъем 2РМД36КПН20Г6В1 востребован в оборудовании, где необходимо объединить значительное число электрических линий в одном разъемном интерфейсе. Сочетание 18 контактов для сигнальных или управляющих цепей с двумя контактами повышенной токовой нагрузки удобно для комплексного подключения узлов.

Типовые области применения:

• радиоэлектронные устройства и шкафы управления;

• измерительные комплексы;

• промышленная автоматика;

• системы контроля и телеметрии;

• испытательное оборудование;

• кабельные сборки и межблочные соединения;

• специализированная аппаратура общего и специального назначения.

Например, через контакты диаметром 1,5 мм можно подключить цепи управления, индикации и сигнализации, а контакты диаметром 3 мм задействовать для питания исполнительного устройства — при обязательном соблюдении электрических ограничений и правильном распределении нагрузки.

Что учитывать при проектировании

При выборе ответной части и подготовке кабельной сборки важно сверить не только наименование разъема, но и конкретные параметры сопряжения:

• тип соединителя: розетка или вилка;

• кабельное либо приборное исполнение корпуса;

• расположение и число контактов;

• тип контактов и их диаметр;

• допустимый ток по каждому контакту;

• рабочее напряжение;

• наличие или отсутствие экранирования кабеля;

• климатическое исполнение аппаратуры;

• требования к герметичности соединения.

2РМД36КПН20Г6В1 относится к негерметичным соединителям, поэтому при использовании на открытом воздухе, во влажной среде или в условиях прямого воздействия пыли и жидкостей необходимо предусмотреть дополнительную защиту соединительного узла.

Разъем 2РМД36КПН20Г6В1 сочетает многоконтактную компоновку, силовые контакты и резьбовую фиксацию, благодаря чему подходит для создания надежных кабельных соединений в промышленной и специализированной электронике.
