Назначение и область применения

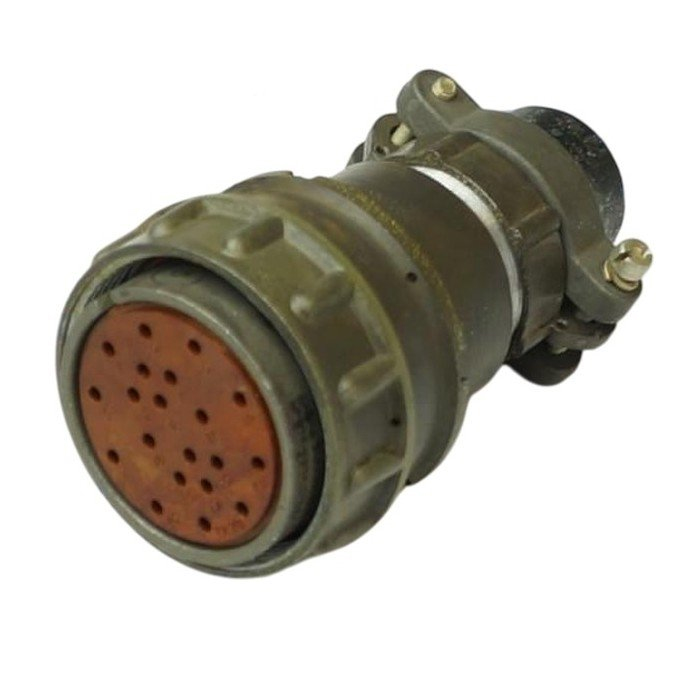

Кабельная розетка 2РМД36КПН20Г5В1 относится к серии разъемов 2РМД36 и предназначена для ручного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объемный монтаж и широко применяется в электро- и радиоаппаратуре специального и общего назначения для надежной коммутации проводов, кабелей и блоков.

Разъем выполнен в кабельном исполнении с прямым патрубком и гайкой, обеспечивающей надежное крепление неэкранированного кабеля. Конструкция предусматривает гнездовой тип контактов — розетка принимает ответную вилку и формирует стабильное разъемное соединение даже в условиях повышенных механических нагрузок.

Электрические параметры

Розетка 2РМД36КПН20Г5В1 оснащена двадцатью контактами диаметром 1 мм с серебряным покрытием (обозначение «В» в маркировке). Максимальное рабочее напряжение составляет 560 В, а в отдельных условиях эксплуатации достигает 700 В. При этом максимальное испытательное напряжение в нормальных условиях равно 1850 В для режима 560 В и 2300 В для режима 700 В; при пониженном атмосферном давлении испытательное напряжение снижается до диапазона от 350 В до 450 В.

Электрическая прочность изоляции — не менее 5000 МОм при рабочем напряжении 560 В или 700 В. Сопротивление контактов составляет 5 МОм. Токовая нагрузка распределяется следующим образом:

• на одиночный контакт — 8 А;
• суммарная на весь соединитель — 133 А.

Такие параметры позволяют использовать розетку в цепях с умеренными и повышенными токами, сохраняя стабильность соединения и низкий уровень переходного сопротивления.

Конструкция и механические характеристики

Корпус розетки изготовлен из металла, что обеспечивает механическую прочность и защиту внутренних элементов. Условный размер корпуса составляет 36 мм — это диаметр посадочного отверстия, определяющий совместимость с ответными частями серии 2РМД36. Сочленение разъема резьбовое, поляризация одношпоночная: такой механизм исключает неправильную стыковку и гарантирует однозначное положение контактов при соединении.

Длина патрубка — 67,5 мм, масса патрубка не превышает 44,5 г. Усилие расчленения составляет не более 196,2 Н (20 кгс). Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, теплостойкость изделия подтверждена показателем плюс 100 градусов Цельсия (обозначение «1» в маркировке).

Стойкость к внешним воздействиям и срок службы

Розетка сохраняет работоспособность при значительных динамических нагрузках. Изделие выдерживает линейное ускорение до 2000 метров в секунду за секунду и механические удары с ускорением до 5000 метров в секунду за секунду при длительности импульса от 0,1 до 2 миллисекунд. Срок сохраняемости составляет не менее 15 лет.

Производство изделия — Россия. Артикул товара — 70118. Категория — 2РМД36.
