Назначение и область применения

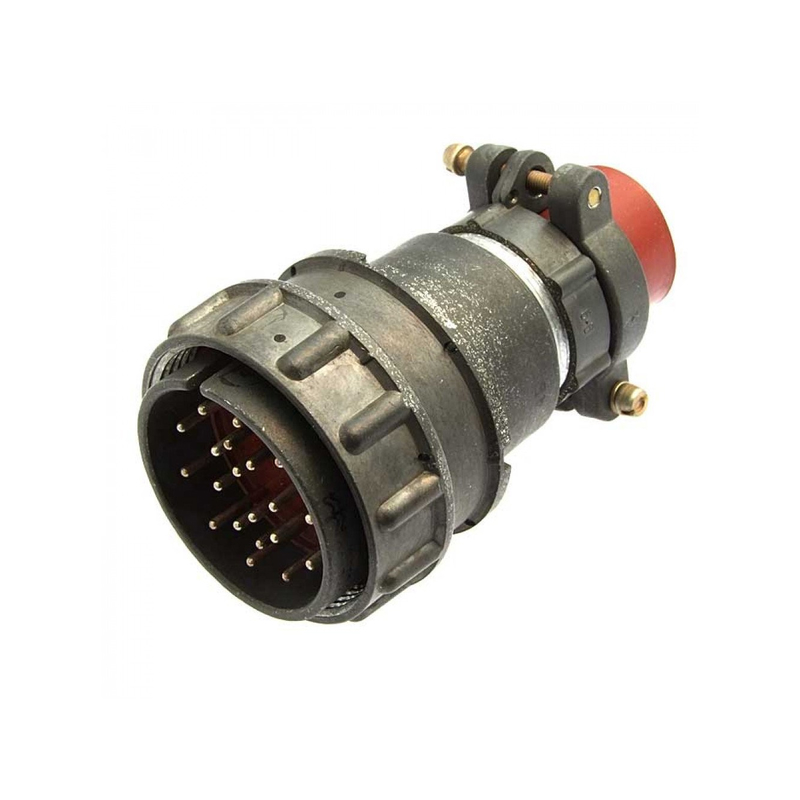

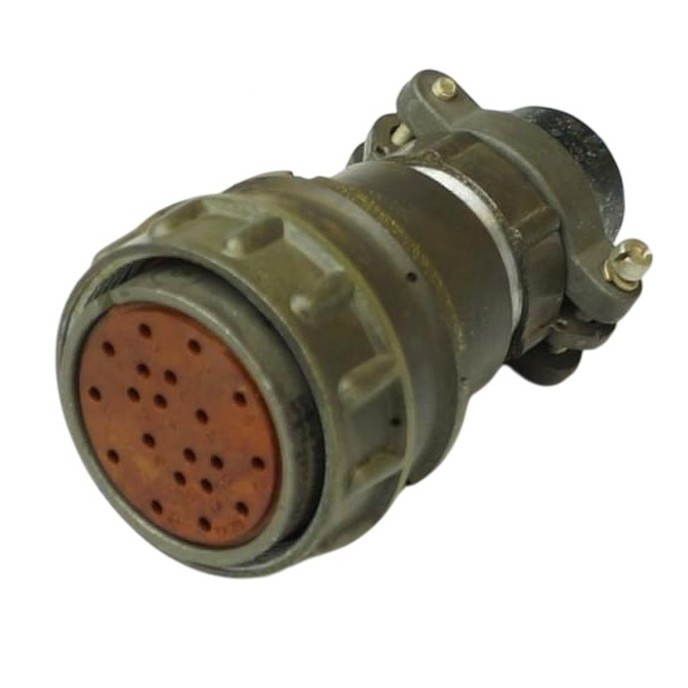

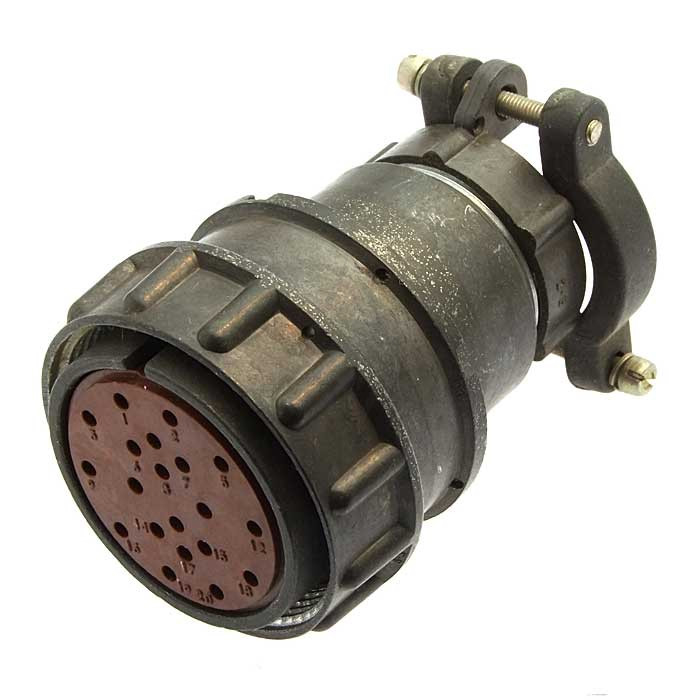

Разъем 2РМД36КПН20Г5В1 (артикул 1960) относится к серии 2РМД и представляет собой кабельную розетку. Данный соединитель предназначен для ручного соединения цилиндрических коннекторов внутреннего объемного монтажа. Он применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъемы этой серии используются в различных электрических системах, где требуется надежное и прочное соединение, способное выдерживать климатические и механические нагрузки.

Основное назначение — обеспечение электрического соединения в цепях с нагрузкой до 260 А и напряжением до 700 В (для серии в целом). В более детальном описании указаны уточненные параметры: максимальная токовая нагрузка до 8 А на одиночный контакт и суммарно до 133 А на весь соединитель, максимальное рабочее напряжение до 560 В или 700 В.

Технические характеристики

• Количество контактов: 20.
• Диаметр посадочного отверстия: 36 мм.
• Диаметр контактов: в описании указаны значения 1 мм и 1,5 мм.
• Материал корпуса: алюминиевый сплав.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка: до 8 А на одиночный контакт, суммарно до 133 А на весь соединитель (также упоминается нагрузка до 260 А для серии).
• Максимальное рабочее напряжение: до 560 В или 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до +100°C.
• Рабочая температура: от -60°C до +100°C.
• Срок сохраняемости: 15 лет.

Механические и эксплуатационные параметры

Разъемы серии 2РМД способны выдерживать механические удары многократного действия с ускорением до 1000 м/с² (100 g). Тип корпуса — кабельный. Тип патрубка — прямой. Гайка патрубка предназначена для неэкранированного кабеля.

Особенности конструкции и условия эксплуатации

Конструкция разъема 2РМД36КПН20Г5В1 включает кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Посадочное отверстие имеет диаметр 36 мм. Контакты покрыты серебром, что обеспечивает стабильное электрическое сопротивление. Корпус изготовлен из алюминиевого сплава, что снижает массу изделия и обеспечивает стойкость к коррозии.

Устройство рассчитано на эксплуатацию в широком диапазоне температур: от -60°C до +100°C. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надежную изоляцию цепей. Срок сохраняемости разъема — 15 лет при соблюдении условий хранения.

Благодаря высокой механической прочности и устойчивости к ударам, разъем может применяться в сложных средах, включая подвижные установки и системы, подверженные вибрациям. Он подходит для внутреннего объемного монтажа, где требуется ручное соединение цилиндрических коннекторов.

Комплектация и дополнительные сведения

Производитель не указан. В комплектацию входит кабельная розетка 2РМД36КПН20Г5В1. Артикул товара — 1960. Категория — 2РМД36.
