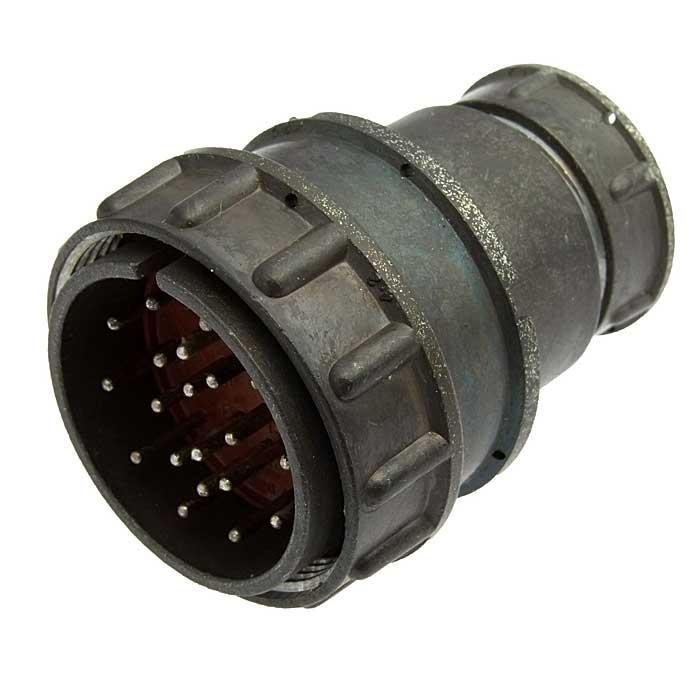

2РМД36КПЭ20ШВ1 — это цилиндрический низкочастотный негерметичный электрический соединитель из серии 2РМД, предназначенный для надежного подключения в электрических цепях постоянного и переменного тока. Он имеет кабельный корпус типа К с прямым патрубком (П) и гайкой для экранированного кабеля (Э), что делает его подходящим для работы с защищенными кабелями.

Основные характеристики

• Условный размер корпуса: 36 мм (диаметр монтажного отверстия D1 — 36 мм, внешний D2 — около 45 мм).

• Количество контактов: 20 штук, сочетание диаметров 1 мм и 1,5 мм.

• Покрытие контактов: серебро (В1), обеспечивает хорошую проводимость и защиту от коррозии.

• Часть соединителя: вилка (Ш).​

• Рабочая температура: от -60°C до +100°C, климатическое исполнение УХЛ2.1.

Условия эксплуатации

Соединитель выдерживает вибрацию до 5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), а также имеет наработку не менее 1000 часов с 500 циклами сочленения-расчленения. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Он предназначен для внутреннего монтажа, в том числе в условиях повышенной влажности и температурных перепадов.
