Назначение

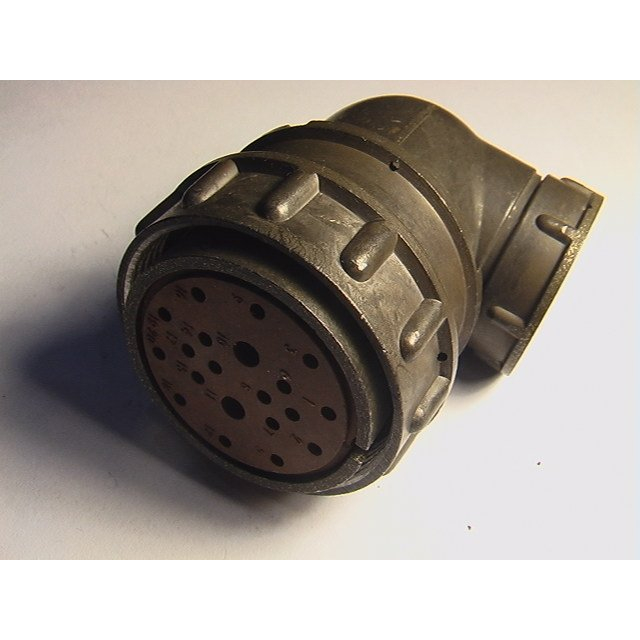

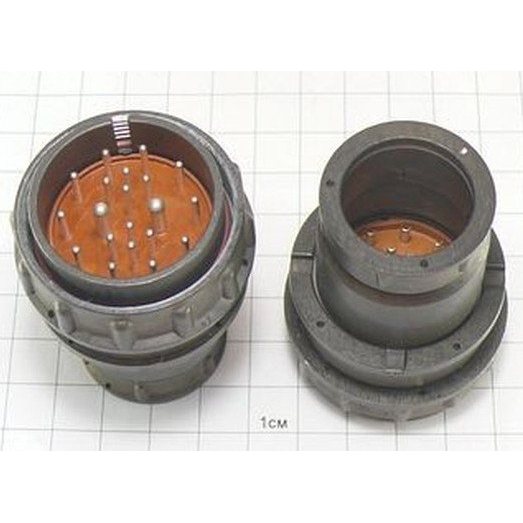

2РМД36КПЭ20Ш6В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД с кабельным корпусом. Его основное назначение — надёжное соединение электрических цепей в различных условиях эксплуатации. Изделие относится к категории 2РМД36 и имеет артикул 1987.

В обозначении отражены ключевые признаки: тип корпуса КПЭ, прямой патрубок для экранированного кабеля, а также исполнение вилки. Такое сочетание делает соединитель удобным для кабельных сборок, где требуется подключение экранированного кабеля и организация разъёмного электрического соединения.

Подтверждённые особенности

Конструкция и маркировка

• Диаметр посадочного отверстия — 36 мм.
• Диаметр контактов — 1 мм.
• Общее количество контактов — 20.
• Корпус типа КПЭ имеет прямой патрубок, обозначенный буквой П, для экранированного кабеля, обозначенного буквой Э.
• Буква Ш обозначает вилку.
• Соединитель выполнен в цилиндрическом низкочастотном негерметичном исполнении с кабельным корпусом.
• Покрытие контактов — серебро, обозначение В.

Электрические параметры

• Токовая нагрузка на контакт — от 4 до 36 А.
• Максимальное рабочее напряжение — 560 или 700 В.
• Усилие расчленения — до 539,6 Н.
• Срок службы — до 500 сочленений-расчленений.

Условия эксплуатации

• Теплостойкость — до 100 °C.
• Вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 490 м/с².
• Акустический шум — до 170 дБ.
• Механические удары — до 5000 м/с².
• Пониженное давление — 133,32 умножить на 10 в минус двенадцатой степени Па.
• Повышенное давление — до 50,6 умножить на 10 в четвёртой степени Па.
• Изменение температур — от минус 60 °C до плюс 180 °C для серебряных контактов.

Применение

Соединитель 2РМД36КПЭ20Ш6В1 применяется для коммутации электрических цепей в составе кабельных сборок и устройств, где требуется вилка с прямым патрубком под экранированный кабель. Благодаря 20 контактам и токовой нагрузке от 4 до 36 А на контакт он может использоваться в цепях передачи электрической энергии и сигналов низкой частоты.

Негерметичное исполнение и широкий набор подтверждённых условий эксплуатации позволяют применять изделие там, где важны стойкость к вибрации, механическим ударам, акустическому шуму и перепадам давления. Для серебряных контактов заявлен температурный диапазон от минус 60 °C до плюс 180 °C, что расширяет возможности использования соединителя в разных условиях.

Общие сведения

Название товара — 2РМД36КПЭ20Ш6В1. Артикул — 1987. Категория — 2РМД36. Производитель в предоставленных данных не указан. Краткое описание из каталога также не указано, поэтому характеристики приведены на основании имеющегося описания товара.

При подборе соединителя следует учитывать подтверждённые параметры: диаметр посадочного отверстия 36 мм, диаметр контактов 1 мм, количество контактов 20, покрытие контактов серебром, максимальное рабочее напряжение 560 или 700 В, усилие расчленения до 539,6 Н и ресурс до 500 сочленений-расчленений. Эти данные позволяют оценить совместимость изделия с конкретной кабельной сборкой и условиями эксплуатации.
