Назначение

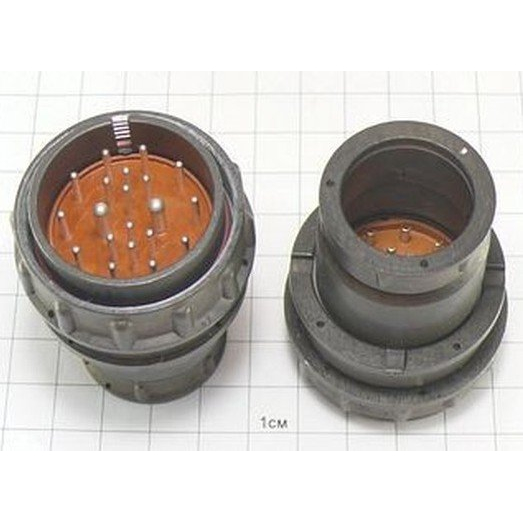

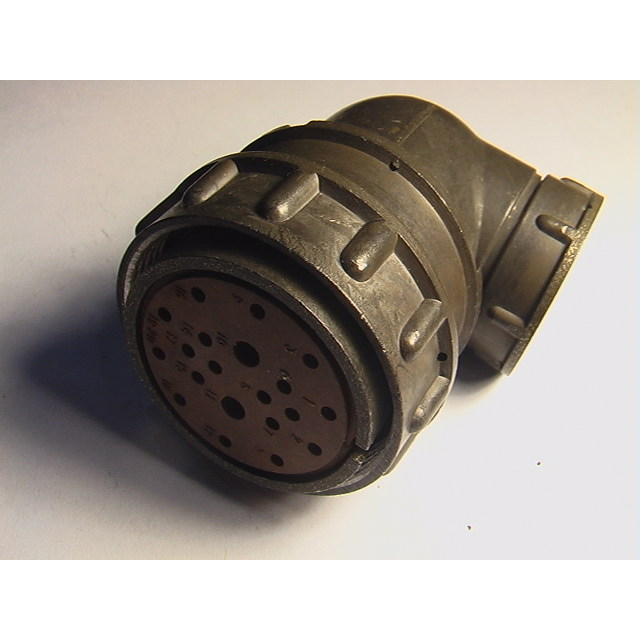

Разъем 2РМД36КПЭ20Ш6В1 относится к серии 2РМД и представляет собой кабельную вилку. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 560 В. Токовая нагрузка может достигать 50 А на весь разъем, а на одиночный контакт — до 36 А в зависимости от исполнения.

Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединение выполняется с блочными розетками, а не с кабельными. Это важно учитывать при подборе ответной части и построении схемы подключения.

Подтверждённые особенности

Электрические параметры

• Тип соединителя: низкочастотный цилиндрический негерметичный.
• Количество контактов: 20.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 В.
• Частота: до 3 МГц.
• Токовая нагрузка: до 50 А на весь разъем; на одиночный контакт — до 36 А в зависимости от исполнения.
• Сопротивление изоляции: не менее 1000 МОм.

Механические и эксплуатационные характеристики

• Способ монтажа: на кабель.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Теплостойкость: до 100 °С.
• Рабочая температура: от -60 до +100 °C.
• Максимальное количество сочленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Применение и совместимость

Разъем 2РМД36КПЭ20Ш6В1 используется в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Благодаря низкочастотному исполнению и цилиндрическому негерметичному корпусу он подходит для соединения цепей постоянного и переменного тока в диапазоне до 3 МГц. Максимальное рабочее напряжение составляет до 560 В, а суммарная токовая нагрузка на разъем — до 50 А. На одиночный контакт может приходиться до 36 А в зависимости от исполнения.

При монтаже важно помнить, что ответной частью служат блочные розетки, а не кабельные. Соединение с кабельными розетками не предусмотрено. Контакты имеют серебряное покрытие, что отражено в подтверждённых характеристиках. Рабочая температура находится в диапазоне от -60 до +100 °C, теплостойкость — до 100 °С. Сопротивление изоляции — не менее 1000 МОм. Максимальное количество сочленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Для применения в экранированных кабельных линиях предусмотрена гайка патрубка для экранированного кабеля. Патрубок прямой, корпус кабельный, монтаж выполняется на кабель. Эти особенности позволяют использовать разъем в составе кабельных сборок, входящих в радиоэлектронную аппаратуру.

Данные каталога

Артикул: 1986. Категория: 2РМД36. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. В VirtueMart заполненные характеристики не представлены. Сведения о комплектации, сертификатах, гарантии и стране производства в приведённых данных не содержатся.

Название товара — 2РМД36КПЭ20Ш6В1. Указанные параметры следует учитывать при подборе ответных блочных розеток и оценке условий эксплуатации. Для точного выбора необходимо руководствоваться актуальной документацией производителя, если она доступна.
