Назначение и общее описание

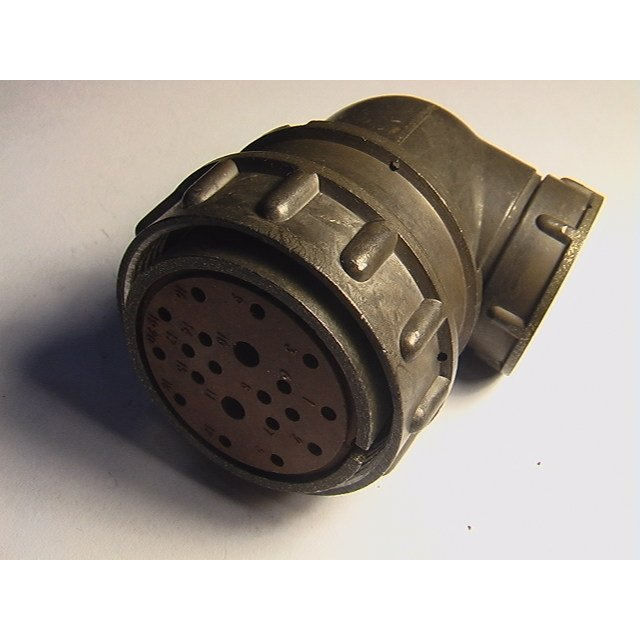

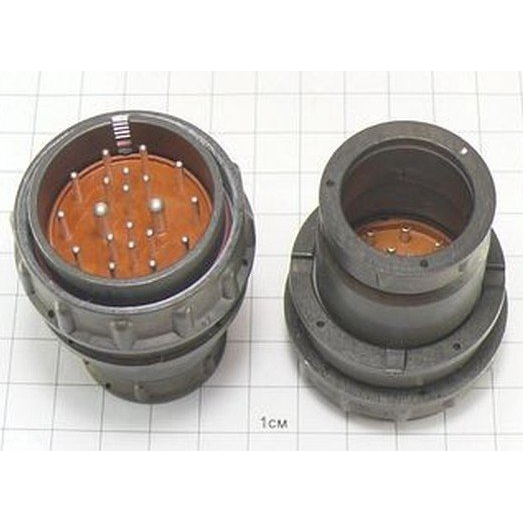

Разъем 2РМД36КПЭ20Ш6В1 относится к серии 2РМД и представляет собой кабельную вилку. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. В некоторых источниках указано значение напряжения до 700 В. Изделие выполнено в низкочастотном цилиндрическом негерметичном исполнении.

Артикул товара — 1985. Категория — 2РМД36. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Ниже приведены сведения, указанные для данной модели. Они описывают конструктивные, электрические и эксплуатационные параметры разъема.

• Тип разъема: низкочастотный цилиндрический негерметичный.
• Количество контактов: 20.
• Способ монтажа: на кабель.
• Размер корпуса: 36 мм.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Тип патрубка: прямой.
• Гайка патрубка: для экранированного кабеля.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 5000 часов; в некоторых источниках указано 1000 часов.
• Срок сохраняемости: 25 лет; в некоторых источниках указано 15 лет.

Электрические параметры

Разъем рассчитан на работу в цепях постоянного и переменного тока. Частота сигнала может достигать 3 МГц. Напряжение указывается до 560 В, однако в отдельных источниках приводится значение до 700 В. Контакты имеют серебряное покрытие, что относится к подтвержденным особенностям данной модели.

Конструктивные особенности

Корпус разъема имеет условный размер 36 мм. Монтаж выполняется на кабель. Патрубок прямой, а гайка патрубка предназначена для экранированного кабеля. Общее число контактов — 20, диаметр каждого контакта — 1 мм. Исполнение разъема негерметичное.

Условное обозначение

Маркировка 2РМД36КПЭ20Ш6В1 расшифровывается по элементам. Каждый элемент обозначает определенную характеристику или конструктивную особенность.

1. 2РМД — тип соединителя.
2. 36 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 20 — количество контактов.
7. Ш — вилка.
8. 6 — обозначение сочетания контактов.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до 100 градусов Цельсия.

Применение

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут применяться как в кабельном, так и в блочном (приборном) исполнении. Конкретно модель 2РМД36КПЭ20Ш6В1 является кабельной вилкой и предназначена для соединения и разъединения электрических цепей в составе соответствующего оборудования.

• в узлах и блоках радиоэлектронной аппаратуры общего назначения;
• в узлах и блоках радиоэлектронной аппаратуры специального назначения;
• в качестве кабельного соединителя для коммутации электрических цепей;
• в условиях эксплуатации в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Дополнительные сведения

Данные о минимальной наработке и сроке сохраняемости в разных источниках различаются. Для минимальной наработки указано не менее 5000 часов, при этом в некоторых источниках приводится 1000 часов. Срок сохраняемости составляет 25 лет, а в отдельных источниках — 15 лет.

Сведения о стране производства, сертификатах, гарантии и комплектации в предоставленных данных отсутствуют. Поэтому такие параметры не указываются. Артикул 1985 и категория 2РМД36 сохраняются без изменений.
