Назначение

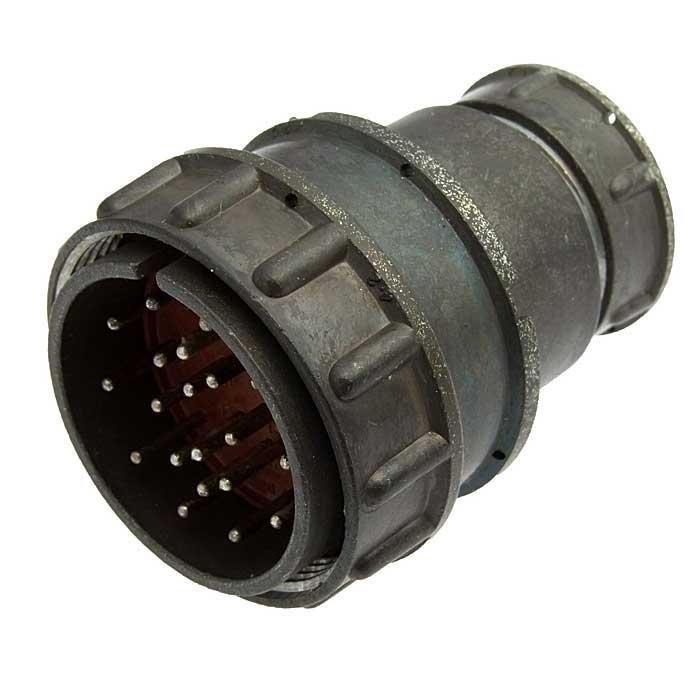

2РМД36КПЭ20Ш5В1 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей. Она относится к типу соединителей 2РМД, которые используются в радиоэлектронной аппаратуре для различных целей. Изделие применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция предусматривает резьбовую фиксацию, что обеспечивает фиксацию ответной части в сочленённом состоянии. Вилка предназначена для работы в различных климатических условиях.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМД36КПЭ20Ш5В1 содержит информацию об основных конструктивных признаках соединителя. Ниже приведены подтверждённые данные.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 36.
• Тип корпуса: кабельный, обозначение К.
• Тип патрубка: прямой, обозначение П.
• Тип гайки патрубка: для экранированного кабеля, обозначение Э.
• Количество контактов: 20.
• Часть соединителя: вилка, обозначение Ш.
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм, обозначение 5.
• Покрытие контактов: серебро, обозначение В.
• Теплостойкость: до +100 °C.

Технические характеристики

Соединитель рассчитан на следующие подтверждённые параметры.

• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная токовая нагрузка на соединитель: 133 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Максимальное испытательное напряжение в нормальных условиях: 1850 В или 2300 В.
• Максимальное испытательное напряжение при пониженном давлении: 350 В или 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.
• Усилие расчленения: не более 196,2 Н, что соответствует 20 кгс.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

Изделие предназначено для эксплуатации в следующих условиях.

• Температурный диапазон: от -60 °C до +100 °C.
• Относительная влажность: до 98 % при +25 °C.
• Атмосферное давление: рабочее — 10-12 мм рт. ст., предельное — 90 мм рт. ст.
• Вибрация: синусоидальная, от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с2.

Применение

2РМД36КПЭ20Ш5В1 применяется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц. Резьбовая фиксация обеспечивает устойчивость соединения при воздействии вибрации и других эксплуатационных факторов. Благодаря широкому температурному диапазону и стойкости к влажности соединитель может использоваться в различных климатических условиях. Изделие относится к категории 2РМД36. Артикул: 1984.

При монтаже следует учитывать, что все контакты имеют диаметр 1,5 мм, а покрытие контактов выполнено серебром. Это способствует стабильности электрического соединения. Максимальная суммарная токовая нагрузка на соединитель составляет 133 А, при этом на одиночный контакт допускается не более 8 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ. Усилие расчленения не превышает 196,2 Н. Ресурс изделия включает до 500 сочленений-расчленений и минимальную наработку 5000 часов. Срок сохраняемости — не менее 15 лет.
