Назначение и область применения

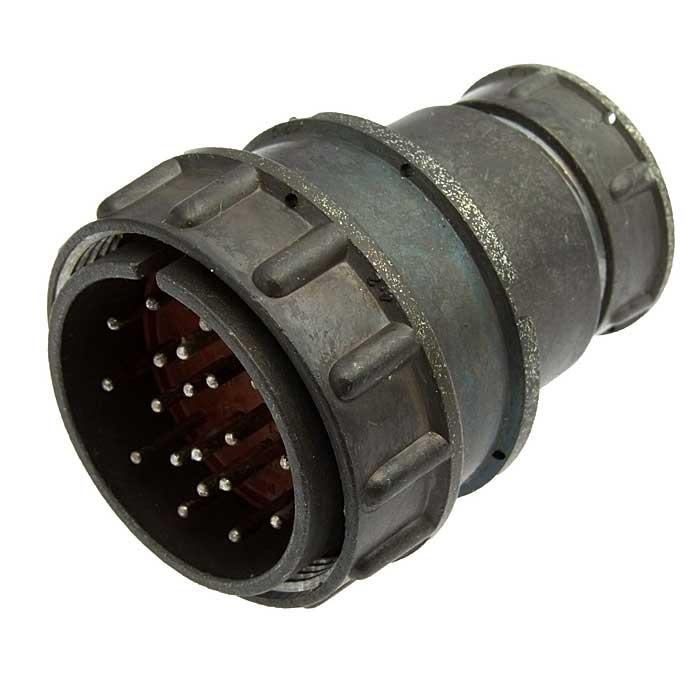

Соединитель 2РМД36КПЭ20Ш5В1 «5» представляет собой кабельную вилку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Модель относится к категории 2РМД36. Артикул изделия — 1983. Соединитель рассчитан на эксплуатацию в составе устройств, где требуется надёжная коммутация электрических цепей и возможность работы с экранированным кабелем.

Конструктивные особенности и основные характеристики

Соединитель имеет негерметичное исполнение и климатическое исполнение УХЛ2.1. Условный размер корпуса — 36. Патрубок прямой, с гайкой для экранированного кабеля. Покрытие контактов — серебро. Теплостойкость достигает +100 °C.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ2.1.
• Условный размер корпуса: 36.
• Количество контактов: 20.
• Вид патрубка: прямой с гайкой для экранированного кабеля.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 °C.
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная токовая нагрузка: 133 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Условия эксплуатации и надёжность

Соединители могут работать при температурах от -60 °C до +100 °C. Они выдерживают синусоидальную вибрацию с частотами от 1 Гц до 5000 Гц. Механические удары: с ускорением до 5000 метров на секунду в квадрате при одиночном действии и до 1000 метров на секунду в квадрате при многократном действии.

Минимальная наработка составляет не менее тысячи часов. Количество сочленений может достигать пятисот раз. Срок сохраняемости — не менее пятнадцати лет.

Приёмка и применение

Приёмка: «5». Это указывает на соответствие изделия установленным требованиям по приёмке. Соединитель подходит для использования в различных электронных устройствах благодаря своей универсальности и надёжности.

Модель 2РМД36КПЭ20Ш5В1 «5» применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Она может использоваться в узлах и блоках, где требуется кабельное соединение с экранированным кабелем, прямое подсоединение через патрубок с гайкой и контакты с серебряным покрытием. Изделие рассчитано на эксплуатацию в широком диапазоне температур и при механических воздействиях.
