Назначение

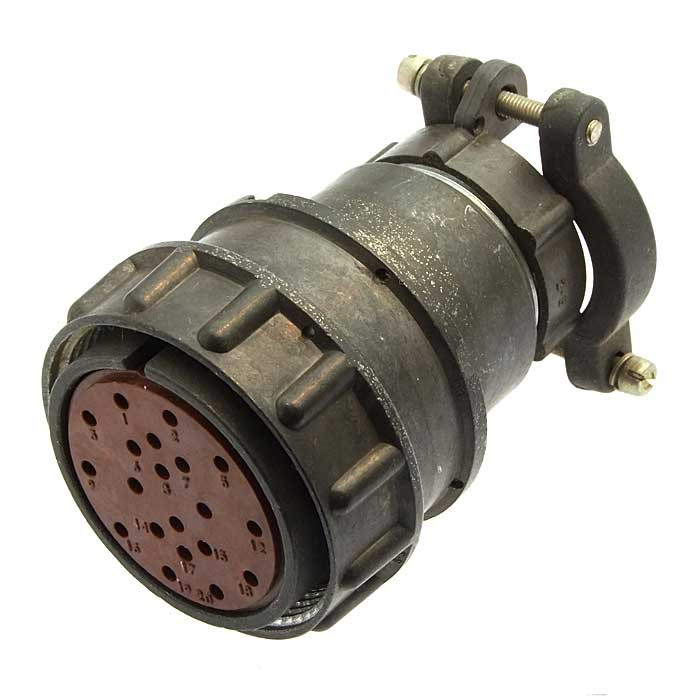

Соединитель 2РМД36КПЭ20Г5В1В с артикулом 1979 относится к категории 2РМД36 и представляет собой кабельную розетку серии 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Розетка применяется для внутреннего объемного монтажа и рассчитана на работу при напряжении 560 или 700 В в зависимости от конкретного типономинала. Конструкция предусматривает сочленение с ответной частью и монтаж с экранированными кабелями.

Подтверждённые особенности и технические характеристики

Конструкция и присоединительные параметры

• Тип соединителя: негерметичный, цилиндрический.
• Часть соединителя: розетка.
• Вид корпуса: кабельный.
• Условный размер корпуса: 36.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 20.
• Обозначение сочетания контактов: 5.
• Покрытие контактов: серебро.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Способ монтажа: объемный, с помощью пайки.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Теплостойкость: до 100 °С.

Электрические параметры

• Максимальная частота: до 3 МГц.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В или 2300 В.
• Токовая нагрузка на одиночный контакт: 8 А.
• Максимальная суммарная токовая нагрузка на соединитель: 133 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

• Температура эксплуатации: от минус 60 °С до плюс 100 °С.
• Повышенная влажность: до 98 %.
• Усилие расчленения соединителей: не более 196,2 Н.

Применение

Соединители серии 2РМД, включая 2РМД36КПЭ20Г5В1В, используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для монтажа с экранированными кабелями и обеспечивают соединение электрических цепей в различных условиях эксплуатации.

Кабельное исполнение, прямой патрубок и гайка для экранированного кабеля делают розетку применимой там, где требуется объемный монтаж пайкой и резьбовое сочленение с одношпоночной поляризацией корпусов. Изделие может использоваться при повышенной влажности до 98 % и в диапазоне температур от минус 60 °С до плюс 100 °С.

В предоставленном описании также указано, что розетка подходит для работы в узлах и блоках радиоэлектронной аппаратуры и может выдерживать различные климатические условия, включая повышенную влажность и вибрации.

Дополнительные сведения

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart отсутствуют. Артикул товара: 1979. Категория: 2РМД36.
