Назначение и область применения

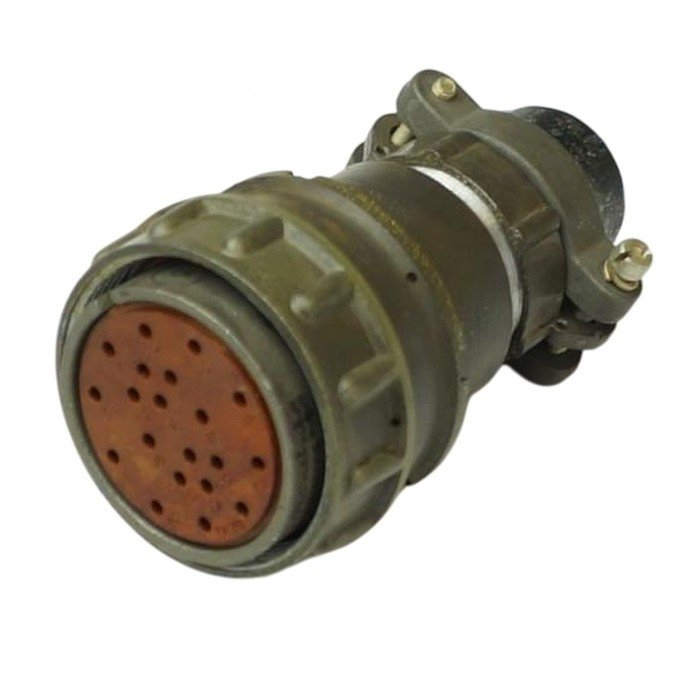

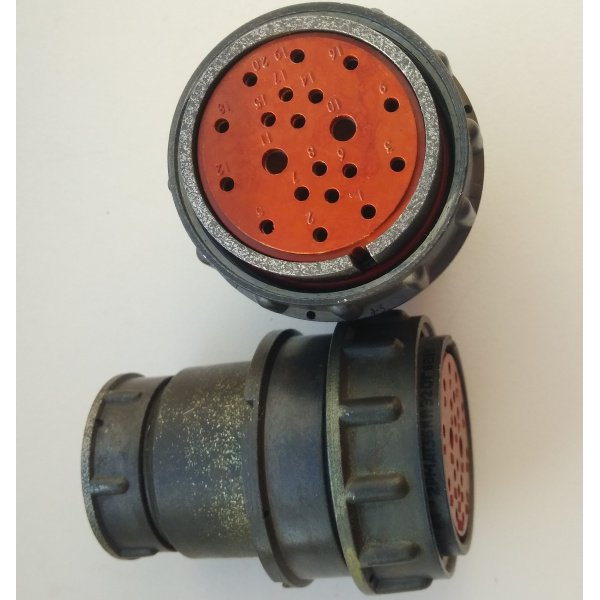

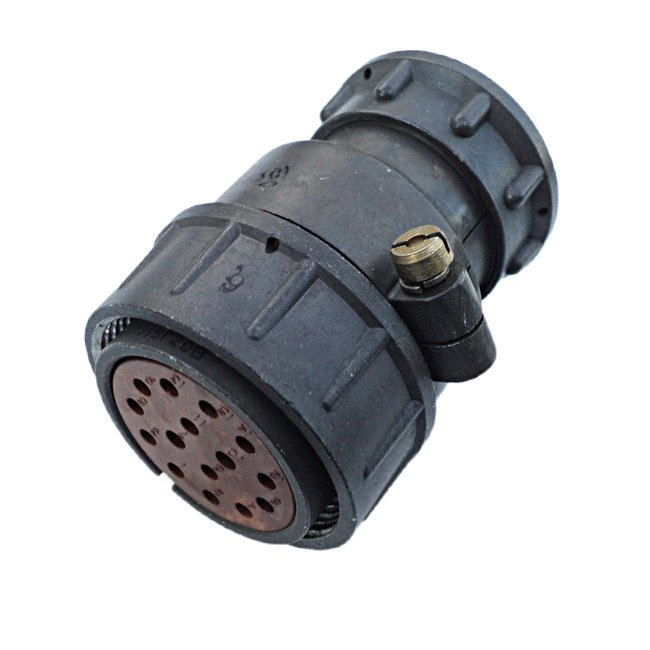

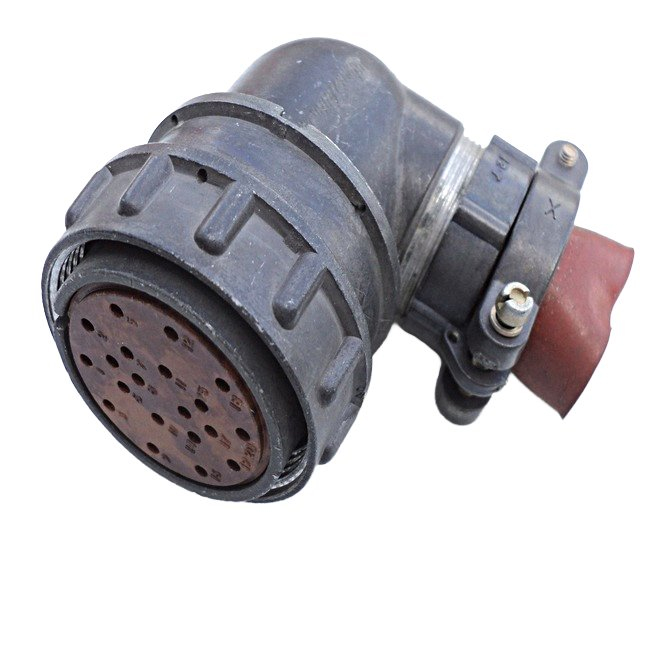

Кабельная розетка 2РМД36КПЭ20Г5В1 представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории соединителей типа «Г» и используется для коммутации цепей с экранированными кабелями в составе электронной и радиоэлектронной аппаратуры.

Основное назначение розетки — обеспечение разъёмного соединения кабельных линий с блочными частями оборудования. Конструкция рассчитана на внутренний объёмный монтаж, что позволяет применять её в стационарных приборах, стойках, шкафах управления, контрольно-измерительных комплексах и лабораторном оборудовании. Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 °C, поэтому востребован в устройствах, эксплуатируемых в неотапливаемых помещениях и в полевых условиях при умеренно холодном климате.

Благодаря наличию гайки патрубка для экранированного кабеля (обозначение «Э») розетка обеспечивает надёжное крепление экранирующей оплётки и защиту соединения от внешних электромагнитных помех. Это делает её пригодной для использования в измерительных цепях, где важна стабильность сигнала и минимальный уровень наводок.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМД36КПЭ20Г5В1 содержит полную информацию о конструктивном исполнении изделия. Каждый символ условного обозначения имеет строго определённое значение, что позволяет однозначно идентифицировать параметры соединителя без обращения к дополнительной документации.

• 2РМД — тип соединителя: цилиндрический низкочастотный разъём серии 2РМД;
• 36 — условный размер корпуса, соответствующий диаметру 36 мм;
• К — кабельный корпус, предназначенный для оконцевания кабеля;
• П — прямой патрубок, обеспечивающий прямой выход кабеля из корпуса;
• Э — гайка патрубка для экранированного кабеля;
• 20 — количество контактов в соединителе;
• Г — розетка с гнездовыми контактами;
• 5 — сочетание контактов: все 20 контактов имеют диаметр 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C.

Корпус изделия выполнен из металла, что обеспечивает механическую прочность и экранирование. Фиксация в соединённом положении осуществляется резьбовым способом — это гарантирует надёжное сочленение и предотвращает самопроизвольное расчленение при вибрациях и механических воздействиях. Конструкция негерметичная, климатическое исполнение соответствует категории УХЛ.

Технические характеристики

Электрические параметры соединителя обеспечивают его надёжную работу в составе аппаратуры различного назначения. Ниже приведены основные технические характеристики, подтверждённые для данной модели.

• Количество контактов: 20, все диаметром 1,5 мм;
• Максимальная токовая нагрузка: 8 А на одиночный контакт;
• Суммарная токовая нагрузка на соединитель: до 133 А;
• Рабочее напряжение: до 560 В на переменном токе или до 700 В на постоянном;
• Испытательное напряжение: 1850 В в нормальных условиях или 2300 В в специальных условиях;
• Сопротивление контактов: не более 2,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Ёмкость между контактами: не более 6 пФ;
• Усилие расчленения: не более 196,2 Н;
• Рабочая температура: от минус 60 до плюс 100 °C;
• Наработка: не менее 5000 часов;
• Число сочленений-расчленений: 500 циклов;
• Срок сохраняемости: не менее 15 лет.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, высокую коррозионную стойкость и хорошую проводимость. Низкое сопротивление контактов и высокая изоляция гарантируют минимальные потери сигнала и надёжную работу в слаботочных цепях. Показатель ёмкости между контактами не более 6 пФ позволяет использовать розетку в высокочастотных трактах с частотой до 3 МГц без существенного искажения передаваемых сигналов.

Применение и особенности монтажа

Розетка 2РМД36КПЭ20Г5В1 применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах, промышленной электронике и телекоммуникационном оборудовании. Изделие предназначено для внутреннего объёмного монтажа и устанавливается на корпусах приборов или кабельных вводах. Прямой патрубок упрощает прокладку кабеля, а специальная гайка для экранированного кабеля позволяет надёжно закрепить экранирующую оплётку и обеспечить непрерывность экранирования по всей длине линии.

Резьбовая фиксация в соединённом положении обеспечивает совместимость с ответными вилками того же типоразмера и серии. Благодаря 500 циклам сочленений-расчленений розетка допускает многократное переключение при сохранении стабильных электрических характеристик. Наработка не менее 5000 часов подтверждает долговечность изделия, а срок сохраняемости 15 лет позволяет формировать резервный запас для длительного хранения.
