Назначение и область применения

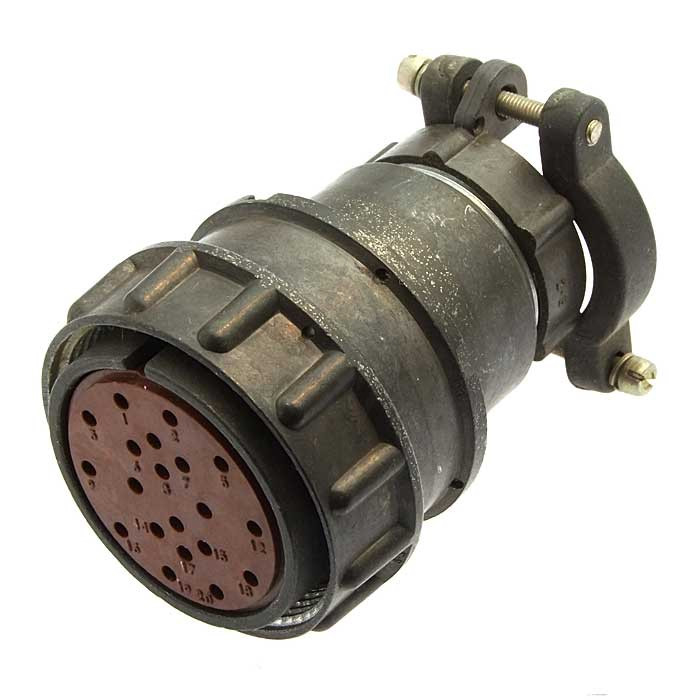

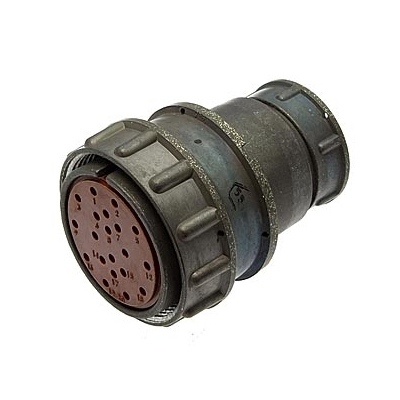

2РМД36КПЭ20Г5В1 «5» — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется для внутреннего объемного монтажа и может использоваться с экранированными кабелями благодаря гайке патрубка, предназначенной для таких кабелей.

Изделие относится к категории 2РМД36, артикул 1978. Производитель в предоставленных данных не указан. Розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая соединение и разъединение электрических цепей в различных условиях эксплуатации.

Конструкция и маркировка

Маркировка соединителя содержит сведения о типе, размере корпуса, виде патрубка, количестве и сочетании контактов, а также о покрытии контактной группы. Ниже перечислены подтверждённые особенности.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 36.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 20.
• Часть соединителя: розетка (Г).
• Сочетание контактов: все контакты диаметром 1,5 мм (5).
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100°C.
• Приемка: «5».

Технические характеристики

Электрические параметры

• Максимальная токовая нагрузка: на одиночный контакт — 8 А, суммарная на соединитель — 133 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Максимальное испытательное напряжение: в нормальных условиях — 1850 В или 2300 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.

Механические и ресурсные параметры

• Усилие расчленения соединителей: не более 196,2 Н.
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

• Температура окружающего воздуха: рабочая — от -60°C до +100°C, предельная — от -60°C до +70°C.
• Относительная влажность: до 98% при +25°C.
• Атмосферное давление: рабочее — 133,32 умножить на 10 в степени минус 12 Па, предельное — 12 кПа.
• Вибрация и удары: выдерживает синусоидальную вибрацию и механические удары.

Применение

Кабельная розетка 2РМД36КПЭ20Г5В1 «5» предназначена для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Благодаря гайке патрубка для экранированного кабеля изделие может использоваться в составе экранированных кабельных сборок. Прямой патрубок и кабельный корпус обеспечивают удобство монтажа в ограниченном объёме аппаратуры. Розетка рассчитана на эксплуатацию при температурах от -60°C до +100°C, влажности до 98% при +25°C, а также на воздействие синусоидальной вибрации и механических ударов.

Приемка

Для данного товара указана приемка «5». Это подтверждённая характеристика, которая отражена в описании наряду с техническими параметрами соединителя.
