Назначение

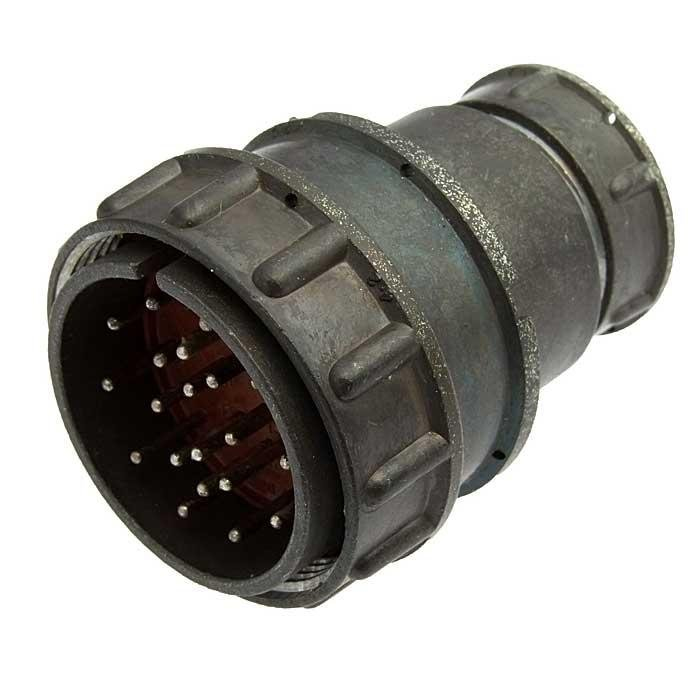

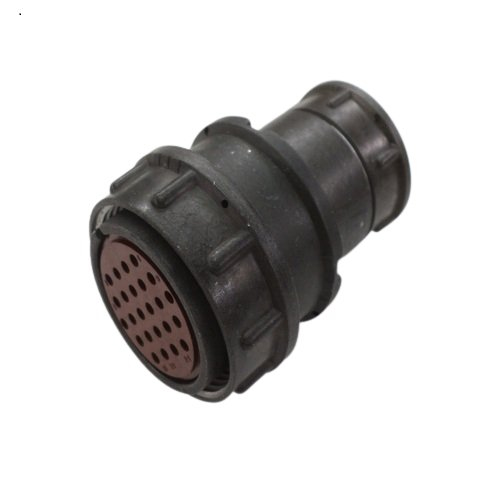

2РМД36КПЭ20Г2В1 — цилиндрический электрический разъёмник производства завода «Элекон» (СССР/Россия). Он предназначен для соединения электрических цепей в промышленных и специальных системах. Изделие относится к серии 2РМД и имеет корпус условного размера 36. Основная функция — обеспечение надёжного контактирования при передаче сигналов и мощности в жёстких условиях эксплуатации.

Разъёмник применяется в электромеханике, авиации, военной технике и промышленном оборудовании. Возможность приборного или кабельного монтажа, а также прямого или углового патрубка делает его пригодным для объёмного монтажа.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 20; число «20» указано в маркировке.
• Тип контактов — пайка, обозначение КПЭ.
• Покрытие контактов — серебро, индекс В1 в конце маркировки.
• Рабочий ток на контакт — до 36 А.
• Рабочее напряжение — до 700 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое.

Конструктивные особенности

• Сочленение — резьбовое, обозначение Г2.
• Корпус — цилиндрический, условный размер 36.
• Разъёмник экранированный и негерметичный.
• Монтаж — приборный или кабельный, обозначение КПЭ.
• Патрубок — прямой или угловой.
• Предназначен для объёмного монтажа.

Применение

Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия разъёмник может использоваться в условиях, где требуется устойчивость к внешним воздействиям. Он подходит для соединения электрических цепей в промышленных и специальных системах, включая электромеханику, авиационную и военную технику, а также промышленное оборудование.

Изделие применяется для передачи сигналов и мощности. Резьбовое сочленение обеспечивает механическую фиксацию соединения. Экранирование и паяные контакты с серебряным покрытием соответствуют задачам, где важны надёжный электрический контакт и защита от помех. Возможность прямого или углового патрубка позволяет компоновать разъём при объёмном монтаже.

Маркировка и происхождение

Маркировка 2РМД36КПЭ20Г2В1 содержит основные сведения об изделии. Сочетание 2РМД указывает на серию, 36 — на условный размер корпуса, КПЭ — на паяные контакты, 20 — на количество контактов, Г2 — на резьбовое сочленение, В1 — на серебряное покрытие. Производитель — завод «Элекон» (СССР/Россия). По имеющимся данным, выпуск относится к 1970–1990-м годам. Артикул товара — 1977, категория — 2РМД36.
