Назначение

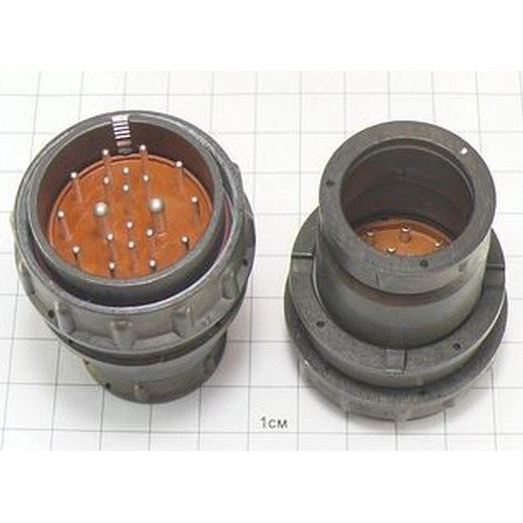

Разъём 2РМД36КПЭ20 — это низкочастотный цилиндрический электрический разъём серии 2РМД. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Артикул изделия — 1976, категория — 2РМД36. Конструкция относится к негерметичным цилиндрическим разъёмам с резьбовой фиксацией и предназначена для объёмного монтажа, то есть для внутреннего монтажа в составе аппаратуры.

Подтверждённые особенности

Тип и конструкция

Разъём выполнен в цилиндрическом корпусе с резьбовой фиксацией сочленения. Кабельная часть — вилка или розетка — имеет прямой патрубок и гайку для экранированного кабеля. Контакты покрыты серебром, что обеспечивает хорошую проводимость и коррозионную стойкость. Изделие предназначено для объёмного монтажа.

Контактная система

• Количество контактов: 20.
• Диаметры контактов: сочетание 1 и 1,5 мм.
• Назначение контактной системы: подключение сложных цепей с разными нагрузками.
• Покрытие контактов: серебро.

Электрические параметры

• Напряжение: обычно до 700 В постоянного или переменного тока; конкретное значение зависит от типономинала.
• Частота: до 3 МГц.
• Максимальный ток на контакт: для контакта диаметром 1,5 мм может достигать десятков ампер в зависимости от конкретного исполнения.
• Цепи: постоянного и переменного тока.

Климатические и механические условия

• Температура: типично от минус 60 °C до плюс 100 °C.
• Влажность: до 98 процентов при плюс 40 °C.
• Вибрация: в условиях вибрации с частотой до нескольких килогерц.

Надёжность и срок службы

Серия 2РМД рассчитана на несколько сотен сочленений–расчленений. Нарабатываемый срок составляет порядка 1000 часов. Гарантированный срок сохраняемости — около 15 лет.

Применение

Разъём 2РМД36КПЭ20 применяется в радиоэлектронной аппаратуре общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного тока. Он может использоваться в составе устройств, где требуется цилиндрическое резьбовое соединение, объёмный монтаж и подключение экранированного кабеля. Благодаря 20 контактам с диаметрами 1 и 1,5 мм разъём подходит для сложных цепей с разными нагрузками.

Климатические и механические характеристики позволяют применять изделие в условиях широкого диапазона температур, повышенной влажности и вибрации. Это делает его пригодным для аппаратуры, работающей в жёстких условиях эксплуатации, если конкретные параметры соответствуют требованиям типономинала.

Эксплуатационные указания

При использовании разъёма необходимо учитывать, что он относится к негерметичным изделиям. Электрические параметры — напряжение, ток и частота — зависят от конкретного исполнения и типономинала. Для контактов диаметром 1,5 мм допустимый ток может достигать десятков ампер, однако точное значение следует определять по документации на конкретное исполнение. Монтаж выполняется объёмным способом, кабельная часть соединяется с экранированным кабелем через прямой патрубок и гайку.

Разъём не предназначен для работы в качестве герметичного соединения. При эксплуатации в условиях влажности до 98 процентов при плюс 40 °C и вибрации до нескольких килогерц следует обеспечивать соответствие условиям, указанным для серии 2РМД. Срок службы и сохраняемости — несколько сотен сочленений–расчленений, порядка 1000 часов наработки и около 15 лет гарантированной сохраняемости — также являются ориентирами для конкретного типономинала.
