Назначение

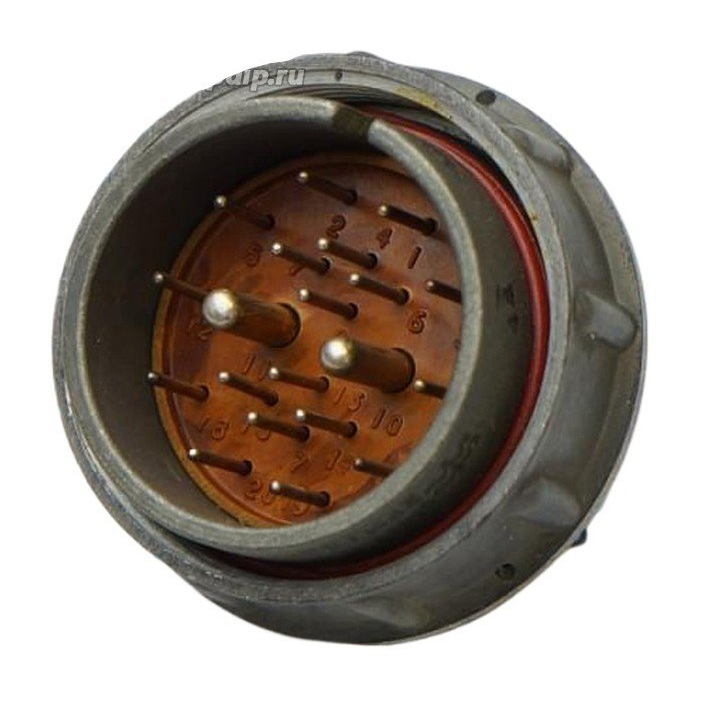

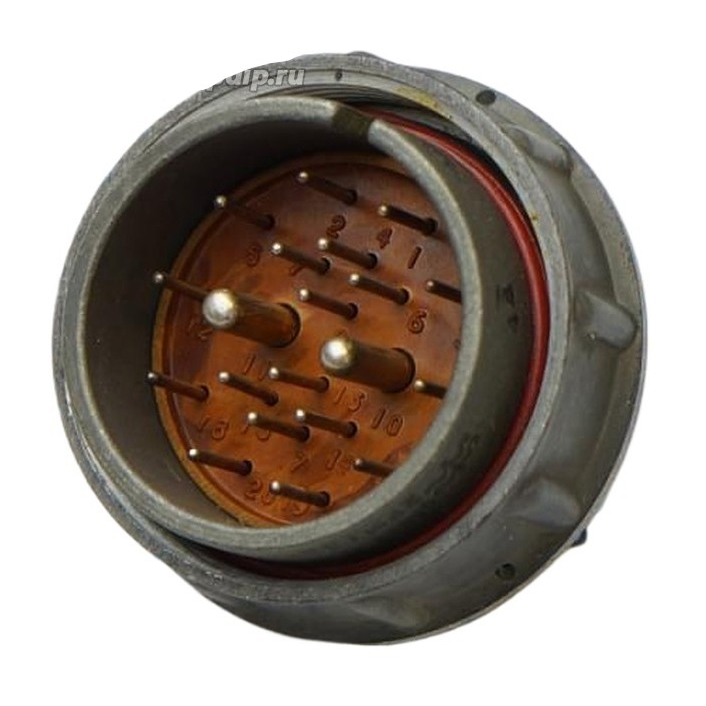

2РМД36К 20ШВ1 «5» — цилиндрический низкочастотный электрический соединитель серии 2РМД. Он предназначен для надежного подключения в электрических цепях переменного и постоянного тока. Артикул позиции — 1956, категория — 2РМД36. В имеющемся описании указано, что изделие относится к отечественному производству; иных сведений о производителе в предоставленных данных нет.

Соединитель применяется там, где требуется стабильная коммутация при воздействии вибраций, ударов и значительных механических нагрузок. Он может использоваться в приборных и кабельных системах, в которых предъявляются повышенные требования к надежности соединения.

Конструкция и основные параметры

Корпус соединителя имеет условный размер 36 мм. В серии предусмотрены блочный и кабельный типы корпуса, обозначаемые буквами К или Б; в данном обозначении присутствует индекс К. Контактная группа включает 20 контактов. В описании указаны диаметры контактов 1 мм и 1,5 мм. Покрытие контактов — серебро, что соответствует индексу В1.

Идентификатор 20ШВ1 указывает на вилочную часть, обозначенную буквой Ш, с 20 контактами и серебряным покрытием В1. Такая маркировка помогает определить исполнение и материал покрытия контактной группы.

Электрические характеристики

• токовая нагрузка на одиночный контакт достигает 5–10 А в зависимости от диаметра контакта;
• максимальное рабочее напряжение — 560–700 В;
• теплостойкость — до 100 °С;
• рабочие частоты — до 3 МГц;
• емкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — 1850–2300 В, амплитудное значение.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жестких условиях. По имеющимся данным, он выдерживает акустический шум до 170 дБ в диапазоне 50–10000 Гц. Механические удары многократного действия допускаются с ускорением 1000 м/с² при длительности 1–3 мс. Одиночные удары — с ускорением до 5000 м/с² при длительности 0,1–2 мс. Линейное ускорение — 2000 м/с².

Такие параметры подтверждают возможность применения соединителя в системах, где присутствуют интенсивные вибрации, ударные нагрузки и другие неблагоприятные факторы. Электрическая прочность изоляции в амплитудном значении составляет 1850–2300 В, что обеспечивает запас по напряжению для цепей переменного и постоянного тока.

Применение и приемка

Основная область применения — приборные и кабельные системы, требующие высокой надежности при вибрациях, ударах и экстремальных нагрузках. В описании указано использование в авиационной, военной или промышленной технике. Соединитель подходит для цепей переменного и постоянного тока с параметрами, не превышающими указанные значения.

В характеристиках товара указана приемка «5». Это отдельная характеристика, которую следует учитывать при подборе. При монтаже и эксплуатации необходимо ориентироваться на подтвержденные параметры: размер корпуса 36 мм, 20 контактов с диаметрами 1 мм и 1,5 мм, серебряное покрытие В1, токовую нагрузку 5–10 А на одиночный контакт, рабочее напряжение 560–700 В, теплостойкость до 100 °С, частоты до 3 МГц, емкость между контактами не более 6 пФ, сопротивление изоляции не менее 5000 МОм, электрическую прочность изоляции 1850–2300 В, а также устойчивость к шуму, ударам и линейным ускорениям.
