Назначение разъёма 2РМД36БПН20ШВ1

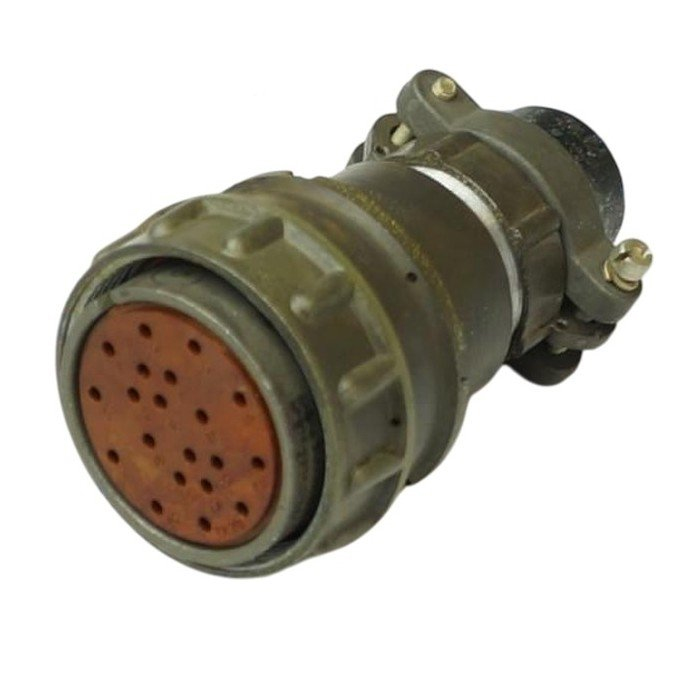

2РМД36БПН20ШВ1 Элекон «5» — цилиндрический низкочастотный разъём производства завода «Элекон», предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется там, где требуется надёжная коммутация при повышенных токах на контакт и одновременно компактное исполнение корпуса.

Разъём относится к серии 2РМД — негерметичным, тропикоустойчивым или всеклиматическим моделям. Такое исполнение обеспечивает работоспособность как в умеренном, так и в жарком влажном климате, что делает изделие пригодным для аппаратуры, эксплуатируемой в сложных внешних условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД36БПН20ШВ1 «5» читается последовательно и отражает все ключевые параметры изделия:

• 2РМД — серия цилиндрических низкочастотных разъёмов.
• 36 — условный размер корпуса.
• БПН — тип корпуса с патрубком, блочно-панельное исполнение с неэкранированным патрубком.
• 20 — количество контактов.
• Ш — сочетание контактов, стандартное исполнение.
• В — покрытие контактов серебром.
• 1 — исполнение разъёма.
• «5» — вид приёмки, а также обозначение контактов диаметром 1,5 мм.

Конструкция корпуса рассчитана на механическую прочность и устойчивость к вибрационным нагрузкам. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и стабилизирует параметры соединения при длительной эксплуатации.

Технические характеристики

Ниже приведены подтверждённые электрические и эксплуатационные параметры изделия.

• Максимальная токовая нагрузка на один контакт — до 7 А.
• Суммарная токовая нагрузка — до 140 А.
• Рабочее напряжение — до 560 В.
• Испытательное напряжение — до 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Кратковременный нагрев — до плюс 150–180 °C.
• Допустимая влажность воздуха — до 98 % при температуре плюс 25 °C.

Сочетание высокого сопротивления изоляции и широкого температурного диапазона позволяет использовать разъём в цепях, к изоляционным свойствам которых предъявляются жёсткие требования.

Применение

Разъём 2РМД36БПН20ШВ1 востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря всеклиматическому исполнению он подходит для эксплуатации в тропических условиях, а также в составе оборудования, подверженного вибрациям и перепадам температуры.

Типовые области применения включают блоки и панели приборов, где необходимо соединять до двадцати электрических цепей одновременно с гарантированной токовой нагрузкой на каждый контакт. Панельное исполнение с патрубком упрощает монтаж на корпусе и фиксацию кабельной части соединения.

При подборе разъёма следует учитывать, что серия 2РМД является негерметичной, поэтому изделие не предназначено для работы при прямом воздействии воды или в условиях вакуума. Для штатной эксплуатации достаточно соблюдения указанных температурных и влажностных ограничений.

Ключевые преимущества

• Серебряное покрытие контактов для стабильного электрического контакта.
• Двадцать контактов диаметром 1,5 мм с током до 7 А на каждый.
• Высокое сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур от минус 60 °C до плюс 100 °C.
• Всеклиматическое исполнение, пригодное для тропического климата.
• Устойчивость к вибрациям и механическим нагрузкам.

Таким образом, 2РМД36БПН20ШВ1 Элекон «5» представляет собой надёжный цилиндрический разъём для ответственных низкочастотных цепей в аппаратуре общего назначения, эксплуатируемой в широком диапазоне климатических условий.
