Назначение соединителя 2РМД36БПН20ШВ1

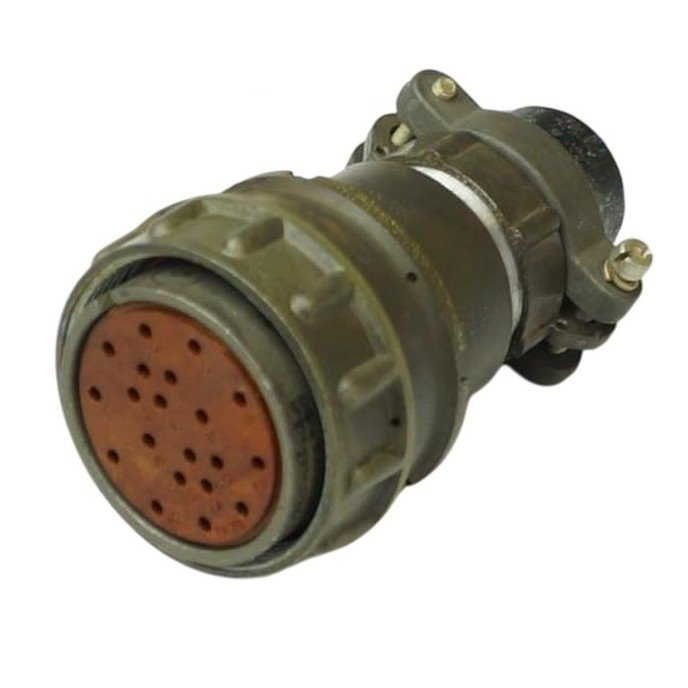

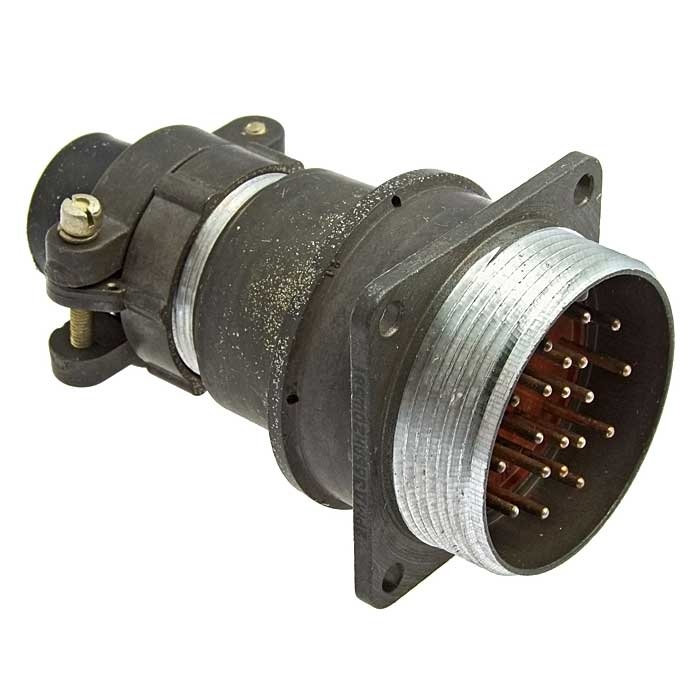

2РМД36БПН20ШВ1 — это цилиндрический низкочастотный негерметичный электрический соединитель российского производства, выполненный в виде блочной (приборной) вилки. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока в составе электро- и радиоаппаратуры общего и специального назначения, включая военную технику. Конструкция рассчитана на работу в цепях с частотой до 3 МГц при напряжении от 560 до 700 В.

Соединитель применяется там, где требуется надёжная коммутация проводов, кабелей и блоков при воздействии неблагоприятных климатических и механических факторов. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и условий окружающей среды.

Расшифровка обозначения

Маркировка 2РМД36БПН20ШВ1 содержит полную информацию о конструктивных особенностях изделия:

• 2РМД — тип соединителя;
• 36 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 20 — количество контактов;
• Ш — штыревые (вилочные) контакты;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия.

Таким образом, рассматриваемое изделие представляет собой приборную вилку с прямым патрубком под неэкранированный кабель, оснащённую двадцатью штыревыми контактами с серебряным покрытием.

Подтверждённые технические характеристики

Соединитель 2РМД36БПН20ШВ1 работоспособен в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 560–700 В. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие относится к всеклиматическому исполнению.

К подтверждённым механическим и электрическим параметрам относятся:

• устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50g;
• стойкость к механическим ударам с ускорением до 500g;
• сопротивление изоляции не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество циклов сочленения-расчленения — до 500.

Материал корпуса — металл, монтаж осуществляется на блок. Указанные параметры подтверждают пригодность соединителя для ответственных применений, где важны стабильность контакта и стойкость к внешним воздействиям.

Применение и особенности эксплуатации

Соединитель используется для соединения и разъединения электрических цепей проводов, кабелей и блоков в электро- и радиоаппаратуре общего и специального назначения, в том числе в военной технике. Блочное исполнение и монтаж на блок делают его удобным для установки на приборных панелях и в составе различных устройств.

Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и надёжную работу в цепях низкой частоты. Гайка для неэкранированного кабеля упрощает подключение и фиксацию кабельной продукции. Теплостойкость до 100 градусов Цельсия в сочетании с нижней границей рабочей температуры минус 60 градусов Цельсия позволяет эксплуатировать изделие в самых разных климатических зонах.

Приёмка «5»

Товар поставляется с приёмкой «5». Это означает, что изделие прошло соответствующий контроль качества и относится к категории продукции с повышенными требованиями к надёжности. Соединители с такой приёмкой применяются в ответственных узлах, где предъявляются высокие требования к безотказности работы.

Благодаря совокупности характеристик — негерметичному цилиндрическому исполнению, металлическому корпусу, двадцати штыревым контактам с серебряным покрытием и всеклиматическому исполнению — 2РМД36БПН20ШВ1 «5» остаётся востребованным решением для коммутации цепей в приборах и блоках различного назначения.
