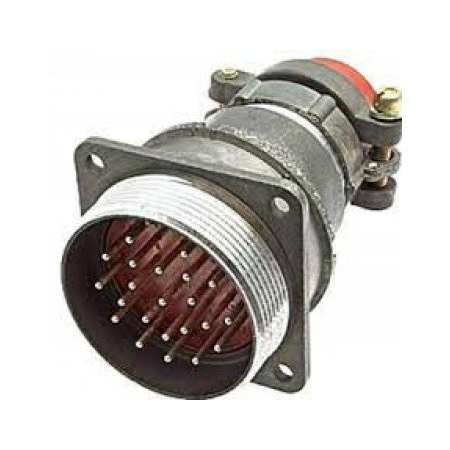

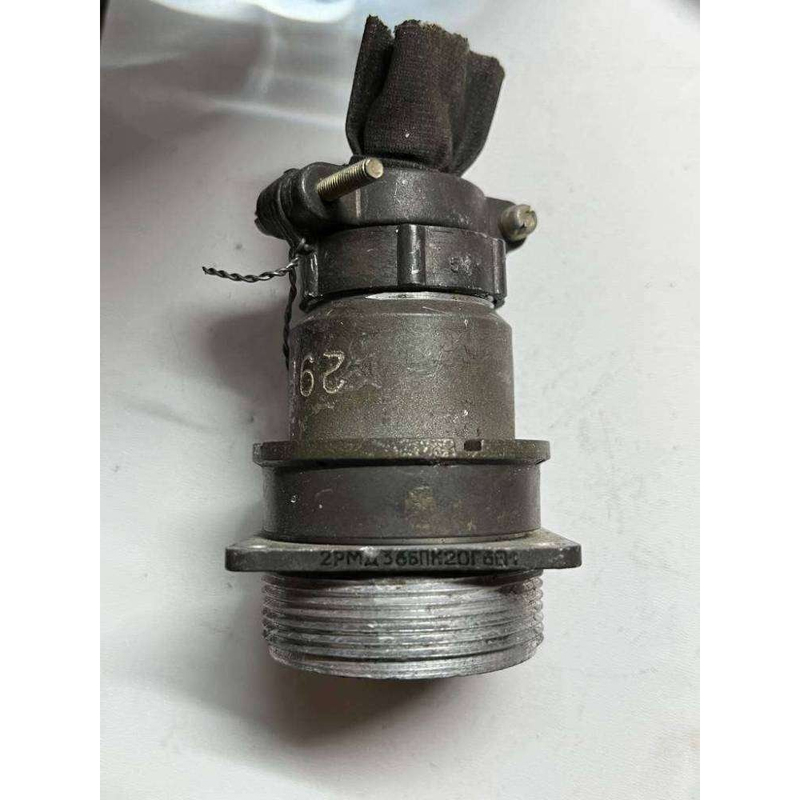

2РМД36БПН20Ш6В1

Цена:

3200 ₽

Технические характеристики

2РМД36БПН20Ш6В1

2РМД36БПН20Ш6В1 — это блочная вилка разъема серии 2РМД, предназначенная для надежного соединения электрических цепей в промышленных и специальных системах. Она используется в авиации, военной технике и оборудовании с высокими требованиями к вибрации и климату.

Основные характеристики

Соединитель имеет 20 контактов с диаметрами 1,5 мм или 2,0 мм, максимальный ток на контакт — до 18 А, рабочее напряжение — 560–700 В. Рабочая частота достигает 3 МГц, сопротивление контактов не превышает 2,5 МОм, а сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон температур — от -60°C до +100°C, поддерживает влажность до 98% при +40°C и атмосферное давление от 133·10^{-12} Па до 50,6·10^4 Па. Выдерживает вибрацию до 5000 Гц с ускорением 490 м/с² (50 g), удары до 5000 м/с² (500 g) и наработку не менее 1000 часов с 500 циклами сочленения.

Конструкция

Резьбовое соединение, одношпоночная поляризация, всеклиматическое исполнение В (В2.1). Покрытие контактов — серебро (В), теплостойкость до +100°C. Срок сохраняемости — 15 лет.

Описание

Назначение

2РМД36БПН20Ш6В1 — это блочная вилка разъема серии 2РМД, предназначенная для надежного соединения электрических цепей в промышленных и специальных системах. Изделие применяется в авиации, военной технике и оборудовании с высокими требованиями к вибрации и климату. Конструкция обеспечивает стабильную передачу электрических сигналов и питания между блоками и узлами при интенсивных механических и климатических нагрузках.

Подтверждённые особенности

Электрические параметры

Количество контактов — 20.
Диаметры контактов — 1,5 мм или 2,0 мм.
Максимальный ток на контакт — до 18 А.
Рабочее напряжение — от 560 до 700 В.
Рабочая частота — до 3 МГц.
Сопротивление контактов — не более 2,5 МОм.
Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
Атмосферное давление — от 133 умноженное на 10 в степени минус 12 Па до 50,6 умноженное на 10 в степени 4 Па.
Вибрация — до 5000 Гц с ускорением 490 метров на секунду в квадрате, что соответствует 50 g.
Удары — до 5000 метров на секунду в квадрате, что соответствует 500 g.
Наработка — не менее 1000 часов.
Число циклов сочленения — 500.

Конструкция и исполнение

Тип соединения — резьбовое.
Поляризация — одношпоночная.
Климатическое исполнение — всеклиматическое В, вариант В2.1.
Покрытие контактов — серебро, обозначение В.
Теплостойкость — до плюс 100 градусов Цельсия.
Срок сохраняемости — 15 лет.

Применение

Разъем 2РМД36БПН20Ш6В1 востребован в тех областях, где предъявляются повышенные требования к надежности соединения и стойкости к внешним воздействиям. К таким областям относятся авиационное и военное оборудование, а также промышленные и специальные системы.

Блочное исполнение вилки позволяет монтировать разъем непосредственно в корпус аппаратуры, обеспечивая компактную компоновку и удобство коммутации. Резьбовое соединение с одношпоночной поляризацией исключает неправильную стыковку и удерживает контакт при вибрационных и ударных нагрузках.

Всеклиматическое исполнение В с теплостойкостью до плюс 100 градусов Цельсия и серебряным покрытием контактов обеспечивает стабильные электрические характеристики при перепадах температур, повышенной влажности и пониженном атмосферном давлении. Изделие сохраняет работоспособность после многократных сочленений и рассчитано на длительные сроки хранения.
