2РМД36БПН20Ш6В1

Цена: ПОД ЗАКАЗ

Технические характеристики

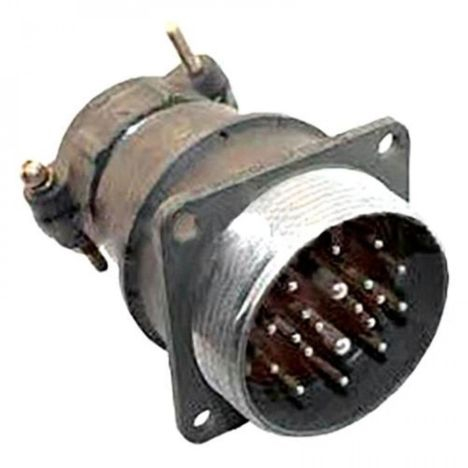

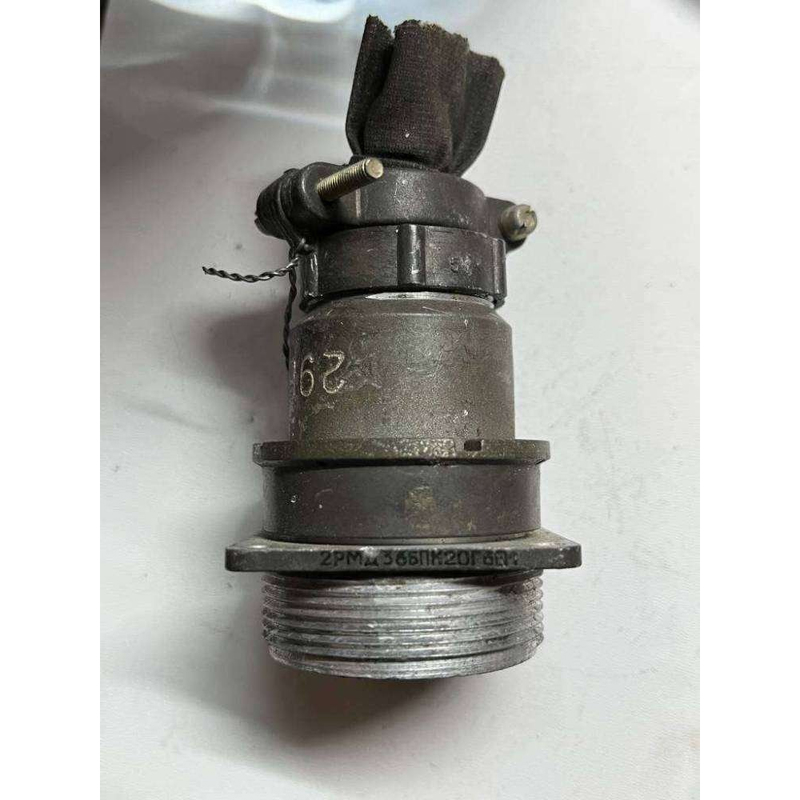

2РМД36БПН20Ш6В1 — это блочная вилка цилиндрического разъёма серии 2РМД, предназначенная для ручного соединения электрических цепей постоянного и переменного тока (до 3 МГц). Она используется для внутреннего объёмного монтажа в различных устройствах, включая авиационное, судовое оборудование и приборы.

Разъём рассчитан на 20 контактов прямой формы, с максимальной токовой нагрузкой на контакт до 10 А и общей до 147 А, при рабочем напряжении до 700 В (или 560 В в зависимости от условий). Материал корпуса — металл, изолятор — карболит, покрытие контактов — серебро или золото, способ монтажа — пайка на кабель.

Сопротивление контактов не превышает 5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Соединение резьбовое, поляризация одношпоночная.

Рабочая температура от -60°C до +100°C (с возможностью смены до +180°C или +250°C), влажность до 98% при +40°C, давление от 133,32×10⁻¹² Па до 506 кПа. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с².

Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

2РМД — серия цилиндрических разъёмов.
36 — условный размер корпуса.
Б — блочный (приборный) корпус.
ПН — прямые не вставные контакты.
20 — число контактов.
Ш6 — диаметр контактов (вероятно, комбинация 1,5/2,0/3,0 мм).
В1 — всеклиматическое исполнение, теплостойкость +100°C.

Описание

Назначение разъёма 2РМД36БПН20Ш6В1

2РМД36БПН20Ш6В1 — это блочная вилка цилиндрического разъёма серии 2РМД, предназначенная для ручного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в различных устройствах, включая авиационное и судовое оборудование, а также приборы различного назначения.

Конструкция относится к классу блочных (приборных) соединителей, то есть рассчитана на установку непосредственно в корпус аппаратуры. Вилка обеспечивает механическое соединение и электрическую коммутацию цепей при помощи резьбового сочленения с ответной частью.

Подтверждённые технические особенности

Разъём рассчитан на 20 контактов прямой формы. Максимальная токовая нагрузка на один контакт достигает 10 А, суммарная нагрузка по всем контактам — до 147 А. Рабочее напряжение составляет до 700 В, либо до 560 В в зависимости от условий эксплуатации.

Основные электрические параметры:

сопротивление контактов — не более 5 мОм;
сопротивление изоляции — не менее 5000 МОм;
ёмкость между контактами — до 6 пФ;
тип соединения — резьбовое;
поляризация — одношпоночная.

Материал корпуса — металл, материал изолятора — карбид. Покрытие контактов выполнено из серебра или золота. Способ монтажа — пайка на кабель.

Условия эксплуатации и надёжность

Рабочая температура изделия находится в диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью смены до плюс 180 градусов Цельсия или до плюс 250 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия. Диапазон рабочего давления — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 506 килопаскалей.

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 490 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения и применение

Маркировка 2РМД36БПН20Ш6В1 читается следующим образом: 2РМД — серия цилиндрических разъёмов; 36 — условный размер корпуса; Б — блочный (приборный) корпус; ПН — прямые не вставные контакты; 20 — число контактов; Ш6 — диаметр контактов (вероятно, комбинация 1,5, 2,0 и 3,0 миллиметра); В1 — всеклиматическое исполнение с теплостойкостью до плюс 100 градусов Цельсия.

Применение изделия охватывает внутренний объёмный монтаж в приборах и оборудовании, где требуется надёжная коммутация цепей постоянного и переменного тока. Разъём подходит для эксплуатации в жёстких климатических условиях благодаря всеклиматическому исполнению и широкому температурному диапазону.

Пайка на кабель обеспечивает стабильное электрическое соединение, а резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку. Металлический корпус и изолятор из карбида обеспечивают механическую прочность и электрическую изоляцию в условиях вибрации и ударов.
