Назначение и область применения

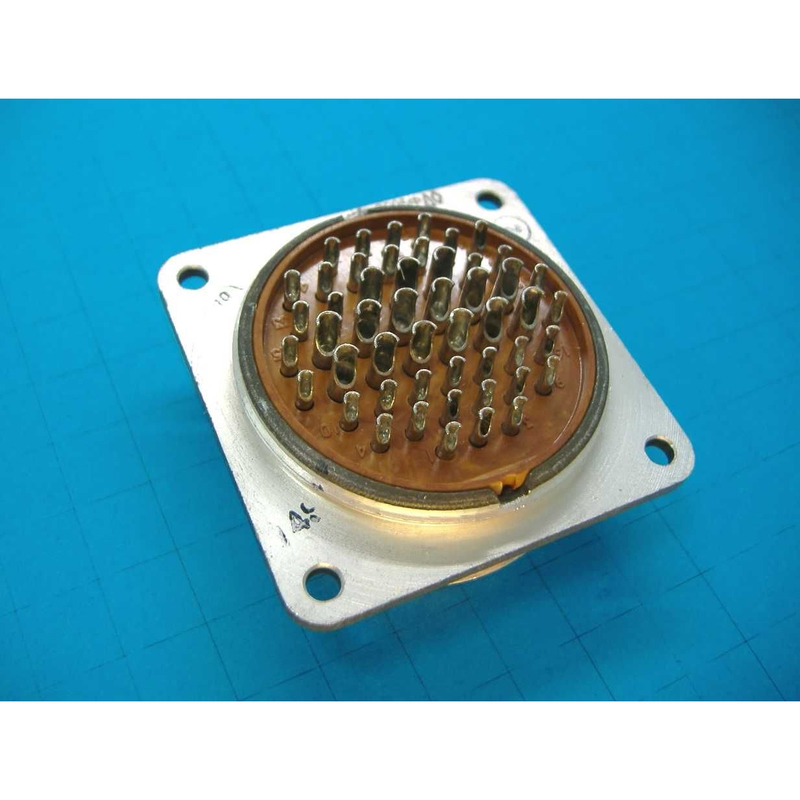

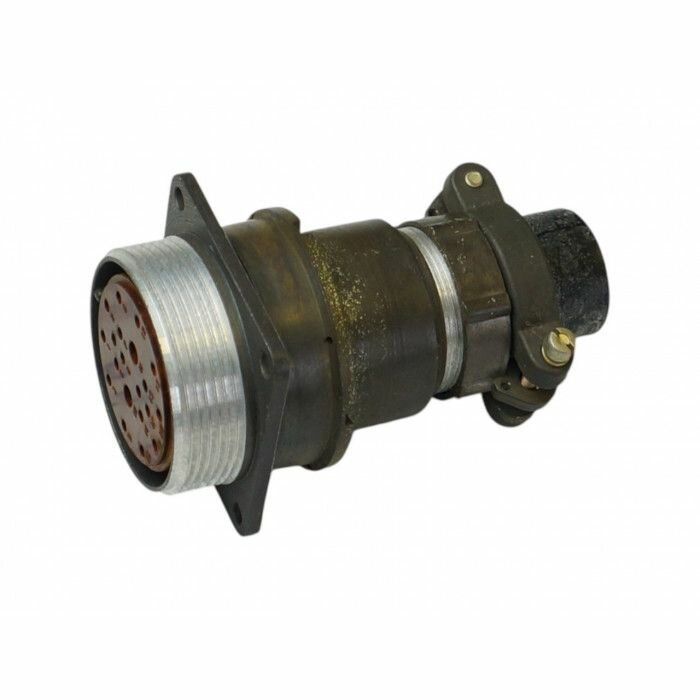

Соединитель 2РМД36БПН20Ш5В1 представляет собой цилиндрический низкочастотный блочный разъем-вилку серии 2РМД, предназначенный для соединения электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре. Изделие используется во внутреннем монтаже приборов и устройств, обеспечивая надежное соединение и разъединение цепей с частотой до 3 МГц. Конструкция рассчитана на работу в нормальных и повышенных климатических условиях, включая изменяющиеся температурные режимы и воздействие повышенной влажности.

Блочное исполнение корпуса позволяет монтировать разъем непосредственно на корпусе оборудования, что делает его оптимальным решением для стационарной установки в измерительных приборах, блоках питания, системах автоматики и телекоммуникационном оборудовании. Соединитель обеспечивает стабильный электрический контакт при многократных циклах сочленения и расчленения.

Расшифровка условного обозначения

Маркировка 2РМД36БПН20Ш5В1 содержит подробную информацию о конструкции и характеристиках изделия:

• 2РМД — тип цилиндрического низкочастотного соединителя объемного монтажа;
• 36 — условный размер корпуса вилки, диаметр порядка 36 мм;
• Б — блочный корпус, предназначенный для монтажа на корпусе оборудования;
• П — прямой патрубок, провода выходят прямо из разъема;
• Н — гайка патрубка для неэкранированного кабеля;
• 20 — количество контактов в разъеме;
• Ш — часть соединителя: вилка;
• 5 — тип сочетания контактов: все контакты диаметром 1,5 мм;
• В — серебряное покрытие контакт-деталей;
• 1 — теплостойкость до +100 градусов Цельсия.

Электрические характеристики

Разъем обладает стабильными электрическими параметрами, обеспечивающими надежную передачу сигналов и питающих напряжений. Максимальное рабочее напряжение составляет порядка 560–700 В переменного и постоянного тока в зависимости от условий применения. Для контактов диаметром 1,5 мм максимальный ток на один контакт находится в диапазоне 7–15 А, что позволяет использовать соединитель в цепях со значительной токовой нагрузкой.

Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, что гарантирует отсутствие утечек между соседними цепями. Переходное сопротивление контактов не превышает примерно 2,5 мОм для контактов диаметром 1,5 мм, обеспечивая минимальные потери в месте соединения. Емкость между соседними контактами не превышает нескольких пикофарад, что особенно важно при работе с высокочастотными сигналами в пределах заявленного диапазона до 3 МГц.

Конструкция и монтаж

Сочленение разъемов осуществляется резьбовым способом с фиксацией гайкой, что обеспечивает высокую устойчивость к вибрациям и механическим воздействиям. Однозначная поляризация корпусов исключает возможность неправильного соединения благодаря одношпоночной системе ориентации. Прямой патрубок упрощает подвод кабеля, а гайка патрубка рассчитана на неэкранированный кабель.

Серебряное покрытие контакт-деталей улучшает проводимость и защищает контакты от окисления, что особенно важно при эксплуатации в условиях повышенной влажности. Блочный корпус предусматривает жесткое крепление к панели оборудования, обеспечивая механическую прочность узла соединения. Конструкция рассчитана на теплостойкость до +100 градусов Цельсия, что расширяет область применения изделия в оборудовании с повышенным тепловыделением.

Преимущества и особенности применения

Разъем 2РМД36БПН20Ш5В1 отличается универсальностью и высокой надежностью. Благодаря 20 контактам он обеспечивает достаточное количество цепей для большинства задач промышленной электроники. Серебряное покрытие гарантирует стабильное переходное сопротивление на протяжении всего срока службы. Теплостойкое исполнение позволяет применять соединитель в устройствах, работающих при температурах до +100 градусов Цельсия.

Изделие подходит для ремонта и модернизации существующего парка аппаратуры, где требуется замена вышедших из строя разъемов на аналогичные по конструкции и электрическим характеристикам. Блочное исполнение обеспечивает аккуратный внешний вид монтажа и удобство обслуживания оборудования.
