Назначение и область применения

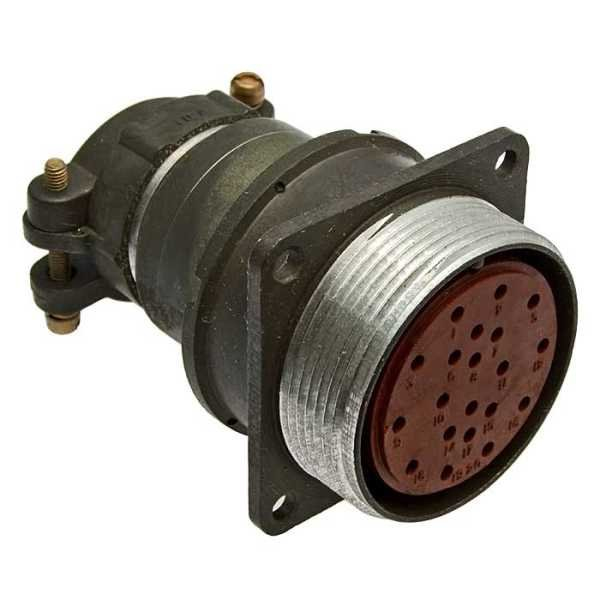

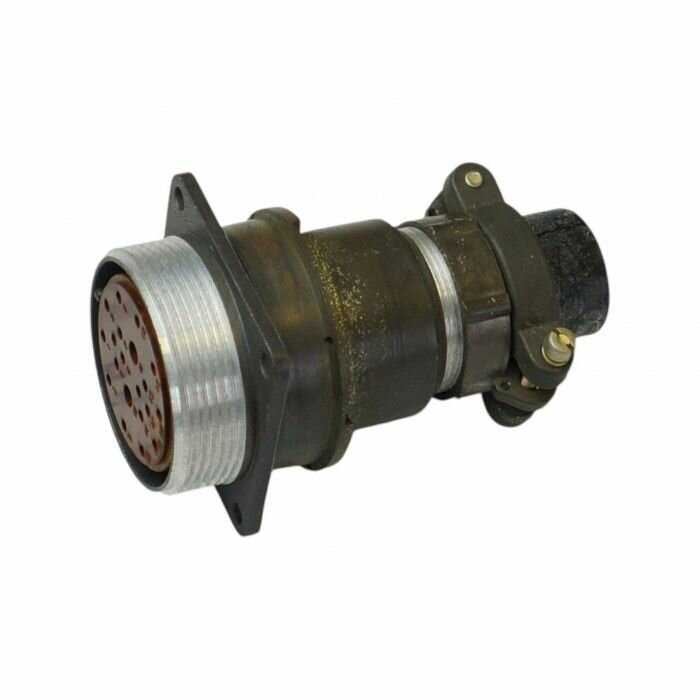

2РМД36БПН20Г5В1 — это цилиндрическая блочная (приборная) розетка из серии соединителей 2РМД, предназначенная для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объемный монтаж в приборах и оборудовании, где требуется стабильное разъемное соединение с высокой степенью защиты от внешних воздействий.

Розетка применяется в радиоэлектронной аппаратуре, измерительных устройствах, блоках питания, системах автоматики и телекоммуникационном оборудовании. Конструкция с резьбовым соединением и одношпоночной поляризацией корпусов исключает неправильное сочленение и обеспечивает механическую фиксацию ответной части в условиях вибрации и ударных нагрузок.

Технические характеристики

Изделие оснащено двадцатью контактами диаметром 1,5 мм. Электрические параметры рассчитаны на максимальный ток от 7 до 15 А на контакт в зависимости от условий эксплуатации. Максимальное рабочее напряжение составляет от 560 до 700 В, что позволяет использовать розетку в цепях с повышенным напряжением.

• Количество контактов: 20 шт., все диаметром 1,5 мм
• Максимальный ток на контакт: от 7 до 15 А
• Максимальное рабочее напряжение: от 560 до 700 В
• Сопротивление контактов: не более 2,5 МОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочая частота: до 3 МГц
• Температурный диапазон: от минус 60°C до плюс 100°C
• Влажность: до 98 процентов при плюс 40°C
• Наработка: минимум 1000 часов, до 500 сочленений-расчленений
• Покрытие контактов: серебро
• Срок хранения: 15 лет

Климатическое исполнение

Розетка имеет всеклиматическое исполнение и подходит для эксплуатации в широком диапазоне условий, включая повышенную влажность и низкие температуры. Рабочий диапазон от минус 60°C до плюс 100°C позволяет применять изделие как в неотапливаемых помещениях, так и в оборудовании, работающем в жестких промышленных условиях.

Конструктивные особенности

Корпус розетки выполнен в блочном (приборном) исполнении, что определяет ее установку на панель или шасси устройства. Прямой патрубок предназначен для подвода неэкранированного кабеля. Покрытие контактов серебром обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Резьбовое соединение с одношпоночной поляризацией корпусов гарантирует правильную ориентацию при сочленении и надежную фиксацию. Конструкция выдерживает до 500 циклов сочленений-расчленений при минимальной наработке 1000 часов, что подтверждает высокую механическую надежность изделия.

Условный размер корпуса 36 определяет габаритные и присоединительные размеры, совместимые с ответными частями серии 2РМД36. Теплостойкость класса 1 позволяет эксплуатировать розетку при температуре до плюс 100°C без потери рабочих характеристик.

Структура обозначения

Маркировка 2РМД36БПН20Г5В1 содержит полную информацию о конструкции изделия:

1. 2РМД — тип соединителя: цилиндрический, ручного соединения
2. 36 — условный размер корпуса
3. Б — блочный (приборный) корпус
4. ПН — прямой патрубок для неэкранированного кабеля
5. 20 — количество контактов
6. Г — розетка
7. 5 — все контакты диаметром 1,5 мм
8. В — серебряное покрытие контактов
9. 1 — теплостойкость до плюс 100°C
